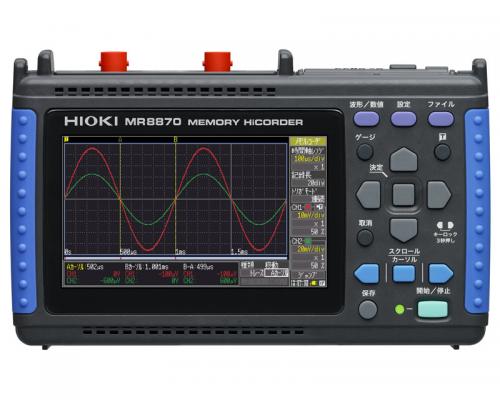

MR8870型 メモリハイコーダ の特長
オシロと同じ波形観測と、実効値変動記録をこの1台で!
・瞬時波形モードに加え、実効値変動の記録モードを新規追加
・CFカードへのリアルタイム保存を実現
・2台同期+付属PCアプリで4ch機として使用可能
・コンパクトボディで持ち運びが簡単、直感で使える簡単操作
・超小型でありながら1Mサンプリングの高性能
・小型で美しい、ワイドQVGA-TFT液晶を搭載
基本仕様
チャネル数 アナログ2ch +ロジック4ch
(アナログのch間と本体間は絶縁, ロジックGNDは本体と共通)
測定レンジ 10mV〜50V/div (10divフルスケール), 12レンジ, 分解能 : レンジの1/100
最大定格電圧 端子間: DC 400V, 対地間: AC, DC 300V測定カテゴリII
周波数特性 DC〜50kHz (-3dB)
時間軸
(メモリ時) 100s〜5min/div, 20レンジ, 時間軸分解能100ポイント/div, 時間軸拡大: ×2〜×10の3段, 圧縮:1/2〜1/1,000の9段
記録間隔
(実効値時) 1 ms〜1 min, 16設定, サンプリング周期: 200 μs固定 (交流電圧/電流は1000実効値データ/s), エンベロープモード常時ON ※記録間隔ごとの最大値と最小値のみを記録する
測定機能 メモリレコーダ (高速記録), 実効値レコーダ (50/60Hz/DC専用)
メモリ容量 12ビット ×2Mワード/ch
外部記憶装置 CFカードTYPE Iスロット ×1, 最大2GBまで
表示部 4.3型WQVGA-TFTカラー液晶 (480 × 272ドット)
表示言語設定 日本語, 英語 (パネル表記は日本語)
外部インタフェース USB : USB2.0準拠, シリーズミニBレセプタクル ×1
機能 : PCと接続してCFカード内のファイルをPCへ転送, PCからの制御は不可
記録印字 プリント機能なし
電源 ACアダプタZ1005 : AC 100〜240V (50/60 Hz), 30 VA (ACアダプタ使用し, 9780を本体で充電している場合)
バッテリパック9780 : 3 VA, 連続使用時間 約2h (25°C参考値, Z1005併用時はZ1005優先), ACアダプタによる充電時間 200分 (25°C参考値)
外部DC電源 : DC 10〜16 V, 10 VA (接続コードはご相談, 配線は3 m以内)
寸法・質量 176W × 101H × 41Dmm, 600g (バッテリパック含む)
付属品 取扱説明書 ×1, 測定ガイド ×1, 測定ガイド実効値編 ×1, ACアダプタZ1005 ×1, ストラップ ×1, USBケーブル ×1, CD-R (8870専用ウェーブプロセッサ) ×1, 保護シート9809 ×1
こんなにお得です。
※メモリハイコーダセットMR8870-90は、下記のオプションを全て個別にご購入の場合￥ 153,100のところ￥149,000と、お得な価格になっています。
1:メモリハイコーダMR8870×1台
2:接続コードL9790×2本
3:ワニ口クリップL9790-01(赤黒セット)×2個
4:グラバークリップ9790-02(赤黒セット)×2個
5:コンタクトピン9790-03(赤黒セット)×2個
6:バッテリパック9780×1個
