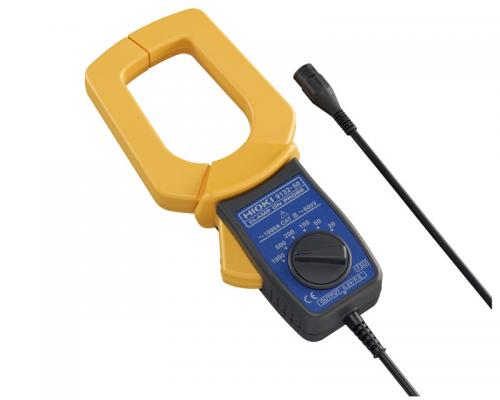

製品概要
テスタ・記録計に接続して、大電流を手軽に測定 ●低価格、記録計などと組合わせて波形記録に
●最適な電流レンジが選べる6レンジ構成
定格電流 AC 20〜1000A, 6レンジ・確度 ±3% rdg. ±0.2% f.s.(45〜66Hz)・周波数特性 40〜1kHzにおいて確度に加算, 振幅: ±1% rdg.・出力電圧レート AC 0.2V f.s. ※ f.s. は設定レンジ値, 本器の出力はAC 生波形の電圧です。
入力インピーダンスが1MΩ以上の機器に接続してください。・最大入力電流 1000A rms 連続(全レンジ)
※40〜500Hz: 100%, 500〜1kHz: 90%のディレーティング以内・対地間最大定格電圧 AC 600V (50/60 Hz)・測定可能導体径 φ55mm以下, 20×80mm ブスバー・寸法・質量 100W × 224H × 35D mm, 600g, コード長 3m・付属品 取扱説明書 ×1
■確度保証期間 1年, センサ開閉回数1万回まで
