製品概要
N対Mのネットワーク型遠隔制御・監視に対応する・・・
新世代ラックマウント電源
PWXシリーズは、ラックマウント電源として最適化設計がなされたCVCC可変型スイッチング直流安定化電源です。デザインは実装効率を高めるため、19インチラック幅の薄型形状とし、内部冷却の吸排気も前後面のみとすることで、上下を密着した実装が可能となっています。
さらに同シリーズは、システムアップに不可欠な通信インターフェース群、LAN、USB、RS-232Cを標準装備。VMCB(仮想マルチチャンネルバス)機能を併用することで、1対Nはもちろん、N対Mかつ大規模なネットワーク型の遠隔制御・監視を効率よく行うことができます。特にLANはLXI(LAN eXtention for Instrumentation)対応ですので、パソコン、スマートフォン、タブレット等のWEBブラウザからの制御・監視が可能。別建屋にある電源の遠隔管理なども手軽に実現することができます。
出力仕様としては、出力電力750Wと1500Wの2タイプがあり、動作領域は広い電圧・電流設定の組み合わせが可能な「3倍比」の電力型。例えば定格出力電力1500WタイプのPWX1500MLでは、80V-18.75Aから26.8V-56Aまでシームレスな動作が可能です。また入力電源電圧も85V〜265Vのユニバーサル仕様とし、高調波電流抑制のためのPFC(力率改善回路)も内蔵。その他、アナログ外部制御・モニタ出力、マスタスレーブ並列運転機能、各種保護機能、メモリ機能等を装備しています。
PWXシリーズ仕様
モデルタイプ | 定格電圧範囲 | 定格出力電圧例 | 750W | 1500W | ||
L(LF) | 10V〜30V | 10V | 75A〜25A | 75A | 150A〜50A | 150A |
12.5V | 60A | 120A | ||||
15V | 50A | 100A | ||||
20V | 37.5A | 75A | ||||
30V | 25A | 50A | ||||
ML(MLF) | 26.8V〜80V | 26.8V | 28A〜9.37A | 28A | 56A〜18.75A | 56A |
30V | 25A | 50A | ||||
35V | 21.4A | 42.8A | ||||
40V | 18.75A | 37.5A | ||||
45V | 16.66A | 33.33A | ||||
60V | 12.5A | 25A | ||||
80V | 9.375A | 18.75A | ||||
MH(MHF) | 75V〜230V | 75V | 10A〜3.26A | 10A | 20A〜6.52A | 20A |
80V | 9.375A | 18.75A | ||||
100V | 7.5A | 15A | ||||
150V | 5A | 10A | ||||
200V | 3.75A | 7.5A | ||||
230V | 3.26A | 6.52A | ||||
H(HF) | 214.2V〜650V | 214.2V | 3.5A〜1.153A | 3.5A | 7A〜2.307A | 7A |
300V | 2.5A | 5A | ||||
400V | 1.875A | 3.75A | ||||
500V | 1.5A | 3A | ||||
600V | 1.25A | 2.5A | ||||
650V | 1.153A | 2.307A |
実用的な便利機能を標準装備
●ブリーダON/OFF機能
PWXシリーズには出力端にコンデンサが接続されており、OUTPUT OFF時にその電荷を放電させるためのブリーダ回路が搭載されています。例えば、出力端子にバッテリ等が接続された場合、OUTPUT OFFであってもブリーダ回路がON状態では、ブリーダ回路によりバッテリや電池等の電荷を放電してしまいます。この場合、ブリーダ回路をオフに設定することで、過大な放電を防止することができます。バッテリや電池等の充電に必要な逆電流防止用のダイオードを省略することが可能になります。
●出力オン時の立ち上がり状態設定
出力をオンにしたときに優先される動作モード(CC(定電流)優先/CV(定電圧)優先)が設定できます。出力オン時のオーバーシュートを防止します。
●プリセットメモリー機能
電圧、電流、OVP、OCPおよびUVL の各設定値の組み合わせを3つ保存できるプリセットメモリーがあります。保存された設定値は、必要なときにプリセットメモリーから呼び出すことができます。
[容量拡張
●直列運転
直列運転 2 台まで直列に接続できます。2 台の出力電圧を合計した電圧が負荷に供給されます。電圧の設定確度は単体の確度です。
※ワンコントロール運転はできません。
※650V系モデルは直列運転できません。
●ワンコントロール並列運転
ワンコントロール並列運転 ワンコントロール並列運転とは、1 台をマスタ機(主機)、ほかの同一モデルをスレーブ機(従機)として接続します。接続したシステム全体をマスタ機の操作でコントロールする機能です。ワンコントロール並列運転で出力電流を拡大(最大出力電流:単体の定格出力電流× 並列台数)できます。
最大並列台数はマスタ機を含め4 台。マスタ機とスレーブ機間の出力電圧、および出力電流の差は、定格の約5 % 以内です。
[アナログインターフェース

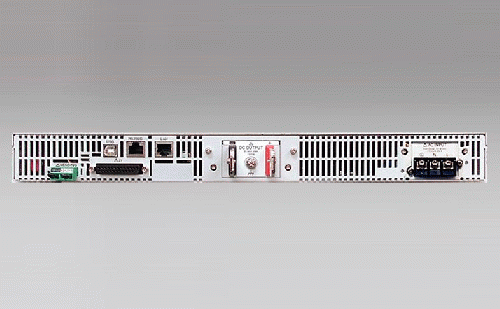

PWXシリーズは、外部電圧・抵抗制御といった、試験用電源装置のアナログ外部制御・監視用途に必要とされるインターフェースを装備しています。外部信号入力およびステータ信号出力は、後面パネルのJ1コネクタを使用しておこなうことができます。
J1コネクタ ピンアサイン(詳細カタログ参照願います)
●出力電圧、出力電流のコントロール
●外部電圧によるコントロール
外部からPWXシリーズに電圧を印加することで、出力電圧・出力電流をコントロールする事が可能です。
●外部抵抗によるコントロール
外部に接続した抵抗を可変することで、出力電圧・出力電流をコントロールする事が可能です。
●外部接点による出力のON/OFFコントロール
外部からPWXシリーズの出力をON/OFFすることが可能です。
●外部接点による出力のシャットダウンコントロール
外部からPWXシリーズの出力を遮断することが可能です。
●外部接点によるアラームクリア(OVP2,OHP2,SDは除く)
外部からPWXシリーズのアラームをクリアすることが可能です。
[モニタリング
●動作モードのモニタリング
出力電圧および出力電流の外部モニタリング
絶縁アナログインターフェース(工場オプション)
ご注文時にご指定頂くことで、絶縁アナログインターフェースを内蔵できます。PWXシリーズの基準電位から絶縁された信号により、出力電圧・電流、外部接点による出力のオン/オフ/シャットダウン、出力電圧・電流モニタリングのコントロールが可能です。本オプションは、電圧制御型(0V〜5Vまたは0V〜10V)と電流制御型(4mA〜20mA)を選択できます。
絶縁アナログインターフェースピンアサイン(詳細はカタログ参照願います)
