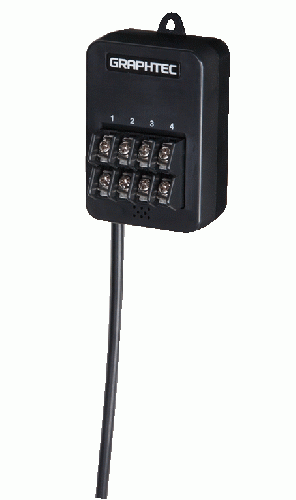

GS-4TSR型 GL100用 4chサーミスタ端子

  1. 記録計 > オプション品・消耗品
商品コード:
21238
メーカー:
グラフテック
製品カタログ:
こちらからダウンロードください。
GL100用 4chサーミスタ端子
GS-4TSR
通常価格
17,600 円(税込)
販売価格
15,840 円(税込)
【 10%OFF】
申し訳ございませんが、完売致しました。

GL100用 4chサーミスタ端子仕様 GS-4TSR

項目 内容
製品概要 4chサーミスタ端子 GS-4TSR
オプションのサーミスタセンサ2種類(GS-103AT-4P/GS-103JT-4P)に対応し、4chまでの温度(-40.0〜105.0℃(GS-103AT-4P時 )又は:-40.0〜120.0℃(GS-103JT-4P時))の測定が可能な端子です。また、ロジックもしくはパルスのいずれか4chの測定も同時にできます。
測定データ 温度、ロジック/パルス(瞬時、積算)
測定CH 温度 4ch
ロジック / パルスカウント 4ch
入力方式 スキャン式、非絶縁入力、サーミスタ2種接続
測定温度範囲 オプションのサーミスタ2種類に対応
Type A:-40.0〜105.0℃(GS-103AT-4P)
Type J:-40.0〜120.0℃(GS-103JT-4P)
測定温度確度 本体部確度 -40 ≦ TS < 0  ± 0.7 (℃)
0 ≦ TS ≦ 35 ± 0.2 (℃)
35 < TS ≦ 70 ± 0.4 (℃)
70 < TS ≦ 120 ± 1.0 (℃)
サーミスタ確度 ±0.4℃(代表値)
GS-103AT-4P / GS-103JT-4P
ロジック/パルス入力 入力電圧範囲 0〜 + 24V(片線接地入力)
入力信号 無電圧接点(a接点、b接点、NO、NC)、オープンコレクタ、電圧入力
入力スレッシュホールド電圧 約+2.5V
ヒステリシス 約0.5V(+2V〜+2.5V)
パルス測定範囲 瞬時:最大200C / サンプリング
積算値:最大65535C (QUITキーもしくは収録開始で積算値をクリア)
温度単位 ℃/°F
サンプリング間隔 0.5 ・ 1 ・ 2 ・ 5 ・ 10 ・ 20 ・ 30 sec、1 ・ 2 ・ 5 ・ 10 ・ 20 ・ 30 ・ 60 min
ケーブル長 約20cm
使用環境 -10〜50℃、80% RH 以下 (結露なきこと)
外形寸法 [W×D×H] 46mm × 66mm × 35.5mm (突起物含まず)
質量 (約) 83g
