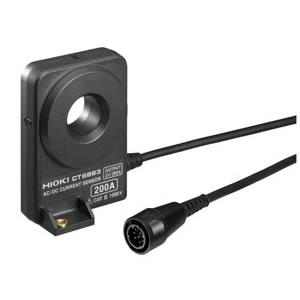

AC/DCカレントセンサ CT6863 の特長
● 振幅確度±0.06%、位相確度±0.2°の高性能を実現
● 広帯域DC〜1 MHz (CT6862)の良好な周波数特性
● EV, HEV等電気自動車の電流計測にベストマッチング
● 自動車計測に適した、広い温度範囲で使用可能
● 太陽光発電・燃料電池評価等、バッテリの充放電からインバータ2次側まで
● オシロスコープ/メモリハイコーダ等で波形モニタが可能 (9555-10と併用)
基本仕様 (確度保証期間 1年)
| CT6862 | CT6863 | |
| 定格電流 | AC/DC 50 A | AC/DC 200 A |
| 最大入力電流 | 100 A, ディレーティング範囲内 | 400 A, ディレーティング範囲内 |
| 周波数特性 | 振幅: DC〜1MHz, 位相: DC〜300kHz |
振幅: DC〜500kHz, 位相: DC〜300kHz |
| 振幅/位相確度 | DC (±0.05% rdg. ±0.01% f.s. ,位相規定無し) 16 Hz f 400 Hz (±0.05% rdg. ±0.01% f.s. , ±0.2°) 1MHzまで規定 (CT6862), 500kHzまで規定 (CT6863) |
|
| 消費電力 | 5VA以下 (50A/55Hz測定, ±12V電源時) | 6VA以下 (200A/55Hz測定, ±12V電源時) |
| 出力電圧レート | 2V/定格電流値 ※本器の出力はセンサユニット9555-10経由で出力されるAC+DC電圧です。1MΩ等の高入力インピーダンス電圧入力機器に接続してください | |
| 対地間最大定格電圧 | AC/DC 1000V (50/60Hz, 測定カテゴリIII) | |
| 測定可能導体径 | φ 24 mm以下 | |
| 使用温湿度範囲 | -30°C〜 +85°C, 80% rh以下 (結露しないこと) | |
| 電源電圧 | DC ±11V〜±15V (センサユニット9555-10経由で供給, 9555-10はAC100〜240V) |
|
| 寸法・質量 | 70 W × 100 H × 53 Dmm, 340 g コード長 3 m |
70 W × 100 H × 53 Dmm, 350 g コード長 3 m |
| 付属品 | 取扱説明書 ×1, マークバンド ×6 | |
組合せ対応製品 CT6862/6863
| 対応製品/ユニット | CT6862 組合せ対応 |
CT6863 組合せ対応 |
|---|---|---|
| パワーアナライザ3390 | ○ | ○ |
| MR8847-01s用電流ユニット8971 | ○ | ○ |
| 3193-10/3193/3194用 ユニット9602 |
○ (最新バージョン, CT比[2.5]が自動設定される) | ○ (組合せでは9278と認識される) |
| 電圧・電流ユニット8951 | × | △ (変換ケーブル9318が必要, 9278の代替使用) |
| 88xx s用F/Vユニット8940 | × | △ (変換ケーブル9705 + 変換ケーブル9318が必要, 9278の代替使用) |
