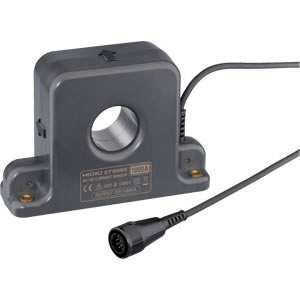

AC/DCカレントセンサ CT6865 の特長
● EV, HEV等電気自動車の1000A大電流計測にベストマッチング
● 1000A定格では他に類を見ない-30〜+85℃の環境で使用可能
● 振幅確度±0.06%、位相確度±0.2°の高性能を実現
● 広帯域DC〜20 kHz, 良好な周波数特性
● 太陽光発電・燃料電池評価等、バッテリの充放電からインバータ2次側まで
● オシロスコープ/メモリハイコーダ等で波形モニタが可能 (9555-10と併用)
基本仕様 (確度保証期間 1年)
| 定格電流 | AC/DC 1000 A |
|---|---|
| 最大入力電流 | AC/DC 1200 A (1800Apeak連続, 100Hz以下, 40℃以下, 他はディレーティング範囲以下) |
| 周波数特性 | 振幅: DC〜20 kHz, 位相: DC〜1 kHz |
| 振幅/位相確度 | DC (±0.05% rdg. ±0.01% f.s. ,位相規定無し) 16 Hz f 66 Hz (±0.05% rdg. ±0.01% f.s. , ±0.2°), 20 kHzまで振幅規定, 1 kHzまで位相規定 |
| 消費電力 | 7 VA以下 (1000A/55Hz測定, ±12V電源時) |
| 出力電圧レート | 2V/定格電流値 ※本器の出力はセンサユニット9555-10経由で出力されるAC+DC電圧です。1MΩ等の高入力インピーダンス電圧入力機器に接続してください |
| 対地間最大定格電圧 | AC/DC 1000V (50/60Hz, 測定カテゴリIII) |
| 測定可能導体径 | φ 36 mm以下 |
| 使用温湿度範囲 | -30°C〜 +85°C, 80% rh以下 (結露しないこと) |
| 電源電圧 | DC ±11V〜±15V (センサユニット9555-10経由で供給, 9555-10はAC100〜240V) |
| 寸法・質量 | 160 W × 112 H × 50 Dmm, 980 g, コード長 3 m |
| 付属品 | 取扱説明書 ×1, マークバンド ×6 |
組合せ対応製品..■CT6865
| 対応製品/ユニット | CT6865組合せ対応 |
|---|---|
| パワーアナライザ3390 | △ (組合せではAC/DC 500Aと認識される, CT比[2]設定必要) |
| MR8847-01s用電流ユニット8971 | △ (組合せではAC/DC 500Aと認識される, CT比[2]設定必要, 変換ケーブル9318が必要) 制限本数: 8847/MR8847-01s組合せは7本 |
| 3193-10/3193/3194用ユニット9602 | △ (組合せでは9279 [500A定格]と認識される, CT比[2]設定必要) |
| 88xx s用F/Vユニット8940 | △ (組合せではAC/DC 500Aと認識される, CT比[2]設定必要, 変換ケーブル9705と変換ケーブル9318が必要) 制限本数: 8860-50/8861-50組合せは8本, 8835-01組合せは4本 |
