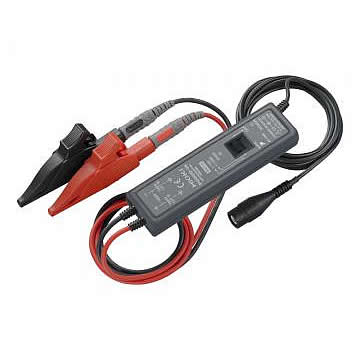

差動プローブ P9000 の特長
● CAT III 1000V測定を小型プローブで実現
● 瞬時波形を観測できるWaveモード
● 実効値波形を観測できるRMSモード
※メモリハイコーダのアナログ入力に接続して使用します。
※駆動する電源はACアダプタが必要、もしくはUSBバスパワー等が利用可能。
主なご利用先
● EV/HEV等自動車の高圧バッテリ回路
● PV等新エネルギー関連の高圧回路
● 480Vrms等の商用電源ライン回路
● インバータ・モータ・ソレノイドの高圧サージノイズ 等
基本仕様 (確度保証期間 1年)
| 測定モード | P9000-01: 波形モニタ出力専用, f特: DC〜100 kHz -3 dB P9000-02: 波形モニタ出力/交流実効値出力 切替 Waveモードf特: DC〜100 kHz -3 dB, RMSモードf特:30 Hz〜10 kHz, 応答時間: 立上り300 ms, 立下り600 ms |
|---|---|
| 分圧比 | 1000:1, 100:1 切替 |
| DC出力確度 | ±0.5 % f.s. (f.s. = 1.0 V, 分圧比1000:1), (f.s. = 3.5 V, 分圧比100:1) |
| 実効値測定確度 | ±1 % f.s. (30 Hz〜1 kHz未満, 正弦波), ±3 % f.s. (1 kHz〜10 kHz, 正弦波) |
| 入力抵抗/容量 | H-L間: 10.5 MΩ, 5 pF以下 (100 kHzにて) |
| 最大入力電圧 | AC, DC 1000 V |
| 対地間最大定格電圧 | AC, DC 1000 V (CAT III) |
| 使用温度範囲 | -40℃〜80℃ |
| 電源 | (1) ACアダプタZ1008 (AC 100〜240 V, 50/60 Hz), 6 VA (ACアダプタ含む), 0.9 VA (本体のみ) (2) USBバスパワー (DC5 V, USB-microB端子), 0.8 VA (3) 外部電源 DC2.7 V〜15 V, 1 VA |
| 寸法・質量 | 128W × 36H × 22D mm, 170 g |
| コード寸法 | 入力側: 70 cm, 出力側: 1.5 m |
| 付属品 | 取扱説明書 ×1, ワニ口クリップ ×2, 携帯用ケース ×1 |
