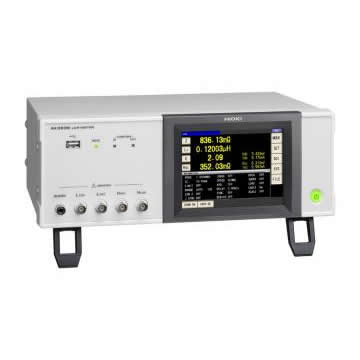

LCRメータ IM3536 の特長
● 測定周波数 DC, 4Hz〜8MHz
● 測定時間:最速1ms
● 基本確度:±0.05% rdg
● 1mΩからの確度保証範囲、低インピーダンス測定も安心
● DCバイアス測定の内部発生可能
● 研究開発から生産ラインまで幅広い分野で活躍
※テストフィクスチャは本体には付属されていません。オプションのテストフィクスチャ・プローブを選択してください。
基本仕様 (確度保証期間 1年)
| 測定モード | LCR (単一条件で測定), 連続測定 (保存された条件で連続測定) |
|---|---|
| 測定パラメータ | Z, Y, θ, X, G, B, Q, Rdc (直流抵抗), Rs (ESR), Rp, Ls, Lp, Cs, Cp, D (tanδ), σ, ε |
| 測定レンジ | 100 mΩ〜100 MΩ, 10レンジ (全てのパラメータはZで規定) |
| 表示範囲 | Z: 0.00 m〜9.99999 GΩ, Y: 0.000 n〜9.99999 GS, θ: ± (0.000°〜999.999°), Q: ± (0.00〜9999.99), Rdc: ± (0.00 m〜9.99999 GΩ), D: ± (0.00000〜9.99999), Δ%: ± (0.000 %〜999.999 %), 他 |
| 基本確度 | Z: 0.05 % rdg. θ: 0.03° (代表値, 確度保証範囲: 1 mΩ〜200 MΩ) |
| 測定周波数 | 4 Hz〜8 MHz (10 mHz〜100 Hzステップ) |
| 測定信号レベル | [Vモード, CVモード]の[通常モード] 4 Hz〜1.0000 MHz: 10 mV〜5 V (最大50 mA) 1.0001 MHz〜8 MHz: 10 mV〜1 V (最大10 mA) [Vモード, CVモード]の[低Z高精度モード] 4 Hz〜1.0000 MHz: 10 mV〜1 V (最大100 mA) [CCモード]の[通常モード] 4 Hz〜1.0000 MHz: 10 μA〜50 mA (最大5 V) 1.0001 MHz〜8 MHz: 10 μA〜10 mA (最大1 V) [CCモード]の[低Z高精度モード] 4 Hz〜1.0000 MHz: 10 μA〜100 mA (最大1 V) [直流抵抗測定]: 1 V固定 |
| DCバイアス | 発生範囲: DC電圧 0〜2.50 V (低Z高精度モード時0 〜1 V) |
| 出力インピーダンス | 通常モード: 100 Ω, 低Z高精度モード: 10 Ω |
| 表示 | カラーTFT 5.7 inch, タッチパネル |
| 機能 | コンパレータ, BIN測定 (2項目10分類), トリガ機能, オープン・ショート補正, コンタクトチェック, パネルセーブ・ロード機能, メモリ機能 |
| インタフェース | EXT I/O (ハンドラ), /USB/USBメモリ/LAN/GP-IB/RS-232C, BCD出力 |
| 電源 | AC 100〜240 V, 50/60 Hz, 50 VA max |
| 寸法・質量 | 330W × 119H × 230D mm, 4.2 kg |
| 付属品 | 電源コード ×1, 取扱説明書 ×1, CD-R (通信取説, LCRアプリケーションディスク) ×1 |
