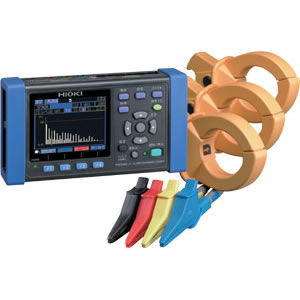

クランプオンパワーロガー PW3360 の特長
● 単相から三相4線、400Vラインまで対応
● 最大測定電圧780V、表示範囲も1000Vを実現
● 単相2線では3回路同時に測定ができます(同一電源系統において)
● 最小50.000mAレンジから漏れ電流の測定が可能(オプションのセンサ必要)
● SDカードに長期保存可能
● 設定ナビ機能が確実な接続をサポート(接続状態をリアルなグラフィック画面でご案内)
● PW3360-11は高調波測定機能付き
PW3360-10/-11本体のみでは測定できません。測定目的に応じてオプションのクランプオンセンサを別途ご購入ください。またデータ収集にはSDカードが必要です。
PW3360クランプオンパワーロガー設定ナビ紹介
基本仕様 (確度保証期間 1年, 調整後確度保証期間 1年)
| 測定ライン (測定可能回路数) |
50/60 Hz, 単相2線 (1回路/2回路/3回路), 単相3線 (1回路), 三相3線/三相4線 (1回路), 電流のみ1〜3CH |
|---|---|
| 測定項目 | 電圧/電流実効値, 電圧/電流基本波値, 電圧/電流基本波位相角, 周波数, 電圧波形ピーク(絶対値), 電流波形ピーク(絶対値) 有効/無効/皮相電力, 力率(遅れ・進み)または変位力率(遅れ・進み) 有効(消費・回生)/無効電力量(遅れ・進み), 有効(消費・回生)/無効電力デマンド量(遅れ・進み), 有効(消費・回生)/無効電力デマンド値(遅れ・進み), 力率デマンド, 電気料金表示 パルス入力 [PW3360-11のみ]: 高調波 (高調波電圧・電流・電力レベル/含有率/位相角/総合高調波歪みTHD-FまたはTHD-R), 第40次まで |
| 電圧レンジ | AC 600 V |
| 電流レンジ | AC 500.00 mA〜5.0000 kAまで (使用するセンサにより測定範囲が異なる), AC 50.000 mA〜5.0000 A (漏れ電流のみ) |
| 電力レンジ | 300.00 W〜9.0000 MW (電圧/電流レンジと測定ラインの組合せによる) |
| 基本確度 | 電圧 : ±0.3% rdg. ±0.1% f.s 電流 : ±0.3% rdg. ±0.1% f.s. + 電流センサ確度 電力 : ±0.3% rdg. ±0.1% f.s. + 電流センサ確度 (力率=1) |
| 表示更新レート | 約0.5s (SDカード・内部メモリアクセス時, LAN・USB通信時は除く) |
| データ記録 | SDメモリカード/内部メモリへリアルタイム保存 |
| 保存インターバル時間 | 1〜30秒, 1〜60分, 14切替え |
| 保存項目 | 測定値保存: 平均値のみ, 平均・最大・最小値 [PW3360-11]: 高調波データ保存: バイナリ形式 (平均値のみ, 平均・最大・最小値) 画面コピー: BMP形式 (最短インターバル時間5分毎に保存可) 波形保存: バイナリ形式 (最短インターバル時間1分毎に保存可) |
| インタフェース | SDメモリカード LAN 100BASE-TX: HTTPサーバ機能 (通信ソフトによる設定・データダウンロード) USB2.0: PCと接続時SDメモリカードと内部メモリをリムーバブルディスクと認識, 通信ソフトによる設定・データダウンロード パルス出力: 積算電力量測定時, 有効電力量に比例したパルス信号を出力, オープンコレクタ絶縁出力 |
| 機能 | 結線確認, 設定ナビ, 時計, パルス入力, 他 |
| 電源 | ACアダプタZ1006 (100V〜240V, 50/60Hz), 40VA (ACアダプタ含む) バッテリパック9459: (DC 7.2V, 3VA, ACアダプタ接続による充電6時間10分), 連続使用時間 8h (バックライトOFF) |
| 寸法・質量 | 180 W × 100 H × 48 D mm, 550 g (バッテリセットPW9002装着なし) 180 W × 100 H × 67.2 D mm, 830 g (バッテリセットPW9002装着時) |
| 付属品 | 電圧コードL9438-53 ×1 (黒・赤・黄・青), ACアダプタZ1006 ×1, USBケーブル (0.9 m) ×1, 取扱説明書 ×1, 測定ガイド ×1, カラースパイラルチューブ (赤黄青各2個, クランプセンサ色区別用) ×1セット, スパイラルチューブ ×5 (クランプセンサコード結束用) |
