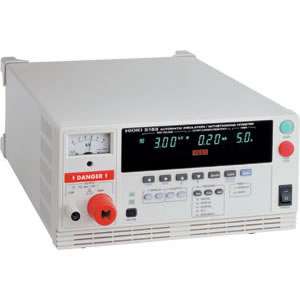

自動絶縁耐圧試験器 3153 の特長
● 絶縁(DC 50〜1200 V)/耐圧(AC/DC)のプログラマブル試験可能
試験種類、試験ポイント(50ステップ)、測定設定を32ファイルまでプログラム
● オプションのスキャナにより、多点ポイントの自動試験が可能
● PWM方式により、電源電圧に依存しない正確な試験電圧を発生
● 耐圧試験の印加電圧を任意時間で上昇/下降ができるランプタイマ機能
製品使用例
● ハイブリッド・EV向けモータのDC耐圧試験
● ノイズフィルタの絶縁抵抗/DC耐圧試験
● ソーラーパネルのDC耐圧試験
● フィルムコンデンサのDC耐圧試験
● サーボアンプのAC/DC耐圧試験
● バッテリ、DC駆動機器の絶縁耐力試験
基本仕様 (確度保証期間 1年, 調整後確度保証期間 1年)
| 【耐圧試験】 | |
|---|---|
| 出力電圧AC/DC | AC0.2〜5.00 kV, 500 VA (30分定格) / DC0.2〜5.00 kV, 50 VA (連続) |
| 電圧設定方式 | ディジタル設定 (設定分解能: 0.01 kV) |
| AC波形/周波数 | 正弦波 (無負荷にてひずみ率5 %以下), 50/60 Hz切換え可能 |
| 電流測定範囲 | 0.01 mA〜100.0 mA/平均値整流実効値表示 (ディジタル) |
| 測定レンジ | 10 mA (分解能: 0.01 mA), 100 mA (分解能: 0.1 mA) |
| 電圧計 | ディジタル:確度 ±1.5 % f.s. (JIS 1.5級相当, f.s.=5.00 kV) (平均値整流実効値表示) |
| 判定方式 | ウインドウ・コンパレート方式 (ディジタル設定) |
| 【絶縁抵抗試験】 | |
| 定格電圧 | DC50〜1200 V (1 Vステップで任意設定可能) |
| 定格測定電流 | 1 mA, 短絡電流: 200 mA 以下 |
| 測定範囲・確度 | 0.10 〜9999 MΩ, 4レンジ, ±4 % rdg. (代表値 0.5 MΩ〜1000 MΩにて) |
| 判定方式 | ウインドウ・コンパレート方式 (ディジタル設定) |
| 【タイマ】 | ※実試験時間は負荷によりタイマ設定時間と異なる場合があります |
| 設定範囲 | 0.3〜999 s |
| ランプ/ディレイ | 試験電圧ランプアップ, ダウン, 絶縁抵抗試験ディレイ: 0.1〜99.9 s |
| 【その他】 | |
| 機能 | 50ステップの試験設定を32ファイルまでプログラム可能 耐圧・絶縁の試験内容を各10通りメモリ, ホールド, ブザー |
| モニタ機能 | 出力電圧・検出電流・測定抵抗, モニタ周期: 2 回/s以上 |
| 電源 | AC100〜120 V, 200〜240 V (50/60 Hz), 1000 VA max. |
| 寸法・質量 | 320W × 155H × 480D mm, 18 kg |
| 付属品 | 高圧テストリード 9615 (高圧側・リターン側各 ×1), 電源コード ×1, 取扱説明書 ×1, 予備ヒューズ ×1 |
