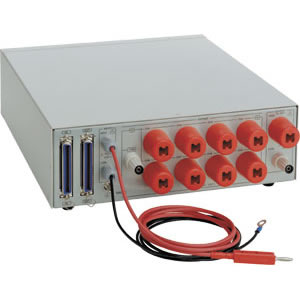

高圧スキャナ 3930 の特長
● 入力された高電圧を任意のチャネルから出力
● 1台で8ch(シングルモード)、最大32ch(4台接続)まで可能
● 高電圧の入出力、制御信号線、電源は絶縁
● 3153のプログラム機能で制御できるほか、一般シーケンサでも制御可能
基本仕様
| 動作モード | マルチ: High 4 ch / Low 4 chの任意ポイントでスキャン シングル: High 8 ch - Common共通でスキャン |
|---|---|
| 使用定格電圧 | AC 5 kV / DC 5 kV |
| 動作表示 | 電源供給時ランプ点灯, 指定チャネル動作時ランプ点灯 |
| 【リレー部】 | |
| 最大開閉電圧 | 5000 VDC, 5000 VAC |
| 最大開閉電流 | 1.0 A (開閉容量50 W) |
| 接点間接触抵抗 | 500 mΩ以下, 1 mA通電にて |
| 最大接点容量 | 50 W |
| 時間 | 動作時間: 6 ms以下, 復旧時間: 6 ms以下 |
| 電源 | Vscv DC 24 V ±10% (制御信号入力コネクタより供給) 12 VA max. |
| 寸法・質量 | 316W × 100H × 350D mm, 4.2 kg |
| 付属品 | 制御入力コネクタ接続ケーブル ×1, 高圧テストリード9615-01 (赤) ×8, 高圧テストリード (黒) ×1, 接地ケーブル ×1, 取扱説明書 ×1 |
