KEITHLEY2281S-20-6型バッテリー・シミュレータの概要
2281Sシリーズは、バッテリ・シミュレーション機能と高精度電源/バッテリ・テスト機能を統合した、画期的なバッテリ・シミュレータです。DUT(Device Under Test、被測定デバイス)の消費電流解析、バッテリのテスト、バッテリ充電プロセスを基にしたバッテリ・モデルの生成、バッテリ・モデルを元にしたバッテリのシミュレーションが行えます。 2281S-20-6型は、最大20V、6Aの出力、および最大1Aのシンク電流の出力が行えます。
主な特長と利点
・充放電サイクル時のバッテリ出力をシミュレーション
・バッテリ・モデルの作成、編集、インポート、エクスポート
・バッテリ・テスト・モードによる測定結果を基に、自動的にバッテリ・モデルのライブラリを作成
・バッテリ・モデル上でリアルタイムに変化する充電率(SOC),開放電圧(Voc),電池電圧(Vt)を表示
・アンペアアワー(Ah)とESR(等価直列抵抗)によるバッテリ容量の計算
・バッテリのSOC、VOC、容量、ESRのプログラム
・ダイナミック、スタティックの2種類のシミュレーション・モードを装備
・充放電時の電流/電圧のモニタリング
・最大120W、低ノイズのリニア(シリーズ)レギュレータ電源
・優れた確度で100nA〜6Aの負荷電流をモニタ可能
・6.5桁の分解能による電圧/電流の測定
・最大1Aのシンク電流、最大6Aのソース電流
・グラフ機能内蔵により、トレンド解析、電圧/電流波形の表示が容易に高解像度TFTディスプレイ、ソフトキー/アイコンベースのユーザ・インタフェースにより、 電源操作が容易に他のデバイス/計測器と直接通信するためのデジタルI/Oを装備
・GPIB、USB、LANインタフェースを装備
・ウェブ・ブラウザで前面パネルのエミュレーションと操作が行え、自動制御とモニタリングを簡素化

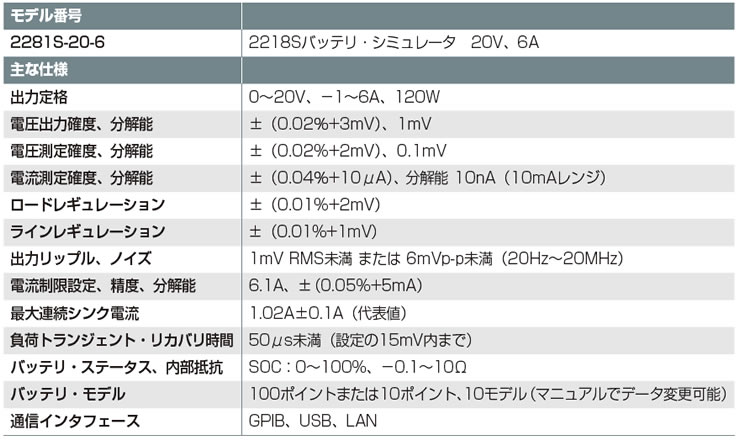

仕様
