テクトロニクスMDO4000Cシリーズ・ミックスド・ドメイン・オシロスコープ
6in1タイプの汎用性と優れた性能を1台に統合した高性能オシロスコープ
新しいMDO4000Cシリーズには最大で6種類の計測機能を組込むことができ、それぞれの優れた機能により困難な問題に対応できます。すべての機種で強力なトリガ機能、サーチ/解析機能を装備しています。また、アナログ、デジタル、RF信号の同期をとって同時に解析できるのはMDO4000シリーズだけであり、IoTの無線通信、EMIのトラブルシュートに最適です。さらに、オプションの任意波形/ファンクション・ジェネレータを追加することにより、信号の取込み、編集、再生が簡単に行えます。
主な特長
■20Mポイントのレコード長
高い分解能を維持したまま多くのデータの取込みが可能で、ズーム表示により信号の細部まで詳細に観測。
■Wave Inspector Navigation
直観的な操作が可能な前面パネルのコントロールを使用して、長いレコード長でも簡単な操作で観測。自動サーチ機能により、あらゆるイベントにマークを付け表示可能。
■FastAcq による高速な波形取込
毎秒340,000波形以上の高速取込レートを実現し、捉えるのが困難なグリッチや過渡信号もすばやく特定でき、カラー輝度階調表示により目的のイベントを的確に観測可能。
■アナログ4チャンネル-デジタル16チャンネルおよびRF 1チャンネル(オプション)
アナログ信号、デジタル信号、RF信号の同期により、システムレベルのトラブルシューティングも簡単に。どのチャンネルでもトリガが可能。
■広帯域スペクトラム・アナライザを統合
-65 dBc(代表値)のダイナミック・レンジと最高6 GHzの周波数レンジにより、RF信号を正確に解析。最高3.75 GHzの超ワイド取込み帯域により、スペクトラム全体を一度に観測可能。
■任意波形/ファンクション・ジェネレータの統合
50 MHzのファンクション・ジェネレータを標準で内蔵。統合されたオシロスコープと128 kポイントの任意波形ジェネレータにより、実際の信号の取込み/編集/再生が簡単に。
■ロジック・アナライザの統合
60.6 psという優れたタイミング分解能により、設計のデジタル部分のデバッグが可能。システムのタイミング上の課題を視覚的に表示。
■シリアル・トリガ/解析機能
同時に最大3つのシリアル・バスを自動的にトリガ/デコードすることが可能。重要なイベントをすばやく特定でき、ビット・パターンを手作業で解釈する手間が不要。
■デジタル・ボルト・メータ/周波数カウンタ
Webからの製品登録で、DC電圧、AC+DC RMS、AC RMS、周波数の高速測定を可能に。(無料)
■アップグレード可能
必要とされるアナログ周波数帯域、スペクトラム・アナライザ、任意波形/ファンクション・ジェネレータ、デジタル・チャンネル(MSO)、シリアル・トリガ、解析パッケージなどをご購入後アップグレードできるため、数年先までその利便性は変わりません。

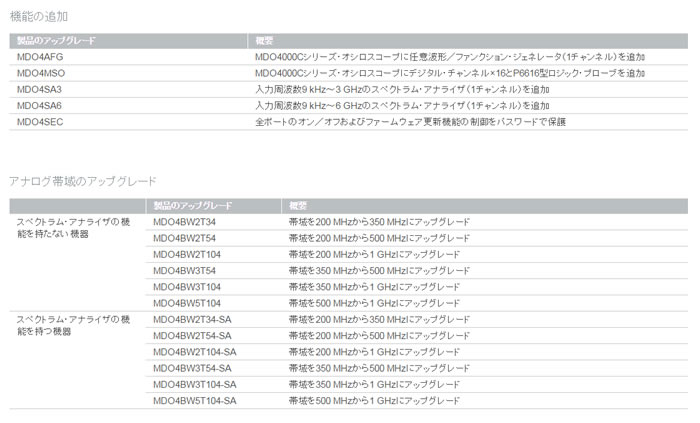

MDO4000CシリーズUPGRADES
ソフトウェアパッケージ/ソフトウェアオプション
・DPO4AERO アプリケーション・モジュール:航空/宇宙通信用シリアル・トリガ/解析(MIL-STD-1553B)
・DPO4AUDIO アプリケーション・モジュール:デジタル・オーディオ・トリガ/解析(I2S、LJ、RJ、TDM)
・DPO4AUTO アプリケーション・モジュール:CAN、LINシリアル・トリガ/解析
・DPO4AUTOMAX アプリケーション・モジュール:拡張車載用シリアル・トリガ/解析(CAN、LIN、FlexRay)
・DPO4BND Application Module; Bundle module for MDO/MSO/DPO4000B and MDO4000 Series (Includes DPO4AERO,
DPO4AUDIO,DPO4AUTO,DPO4COMP,DPO4EMBD,DPO4ENET,DPO4LMT,
DPO4PWR,DPO4USB,DPO4VID)
・DPO4COMP アプリケーション・モジュール:RS-232シリアル・トリガ/解析(RS-232/422/485/UART)
・DPO4EMBD アプリケーション・モジュール:組込みシリアル・トリガ/解析(I2C、SPI)
・DPO4ENET アプリケーション・モジュール:Ethernetシリアル・トリガ/解析(10BASE-T、100BASE-TX)
・DPO4LMT アプリケーション・モジュール:リミット/マスク・テスト
・DPO4PWR アプリケーション・モジュール:電力測定/解析
・DPO4USB アプリケーション・モジュール:USBシリアル・トリガ/解析(USB2.0 LS、HS、FS)
