特長

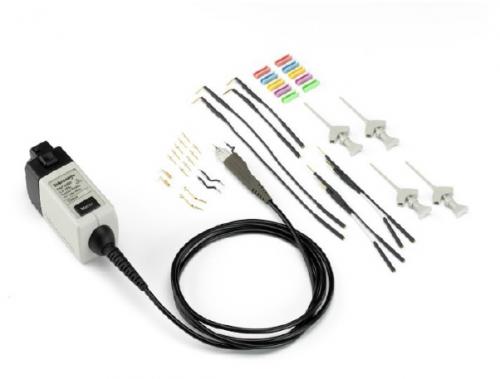

○TAP1500型は、今日のデジタル・システム設計に必要とされる高速信号に対応した電気性能と機械性能を備えた、シングルエンド・アクティブFETプローブです。
●優れた電気性能
・周波数帯域:1.5GHz以上
・立上り時間:267ps未満
・入力容量:1pF以下
・入力抵抗:1MΩ
・入力ダイナミック・レンジ:-8V〜+8V
・DC入力オフセット・レンジ:-10V〜+10V
●汎用性の高い機械性能
・込み入った回路基板にもプロービングが可能な小型、軽量のプローブ・ヘッド
・0.5mmピッチまでのSMDに直接接続が可能なDUT接続アクセサリ
・信頼性の高い堅牢な設計
●優れた操作性
・TekVPIプローブ・インタフェースを使用してオシロスコープに直接接続
・自動単位スケーリングとオシロスコープ上でのリードアウト表示
・オシロスコープのプローブ・メニューにアクセスして、ステータス/診断やDCオフセットの制御が可能
・オシロスコープ経由でリモートのGPIB/USBプローブ制御が可能
○TAP1500型アクティブEFTプローブは、TekVPI プローブ・インタフェースを装備したオシロスコープに直接接続して使用します。以下に示す優れた特長により高速信号の取込みと正確な測定結果を可能にしています。
●1pF以下の入力容量と40kΩの入力抵抗により、DUTの負荷を軽減
●DUTとの多様な接続手段の提供により、小型のSMDにも接続可能
●プローブ先端で最高1GHzの周波数帯域を実現
用途
・高速デジタル・システムの設計
・コンポーネントの設計および特性評価
・製造技術/テスト
・教育研究
・16Vまでの電圧振幅測定
