概要
●TETRIS アクティブプローブは近接した2.54mmピッチのピンに並列に接触することができます。本プローブの筐体はT字型になっており、次々と重ねていくことにより制限なくプローブをスタックすることができます。このようにして、複数の測定が同時に実施できます。
特長
■ 高入力インピーダンス:1 MΩ、低容量:0.9 pF
■ 交換可能な先端ばねチップ
■ 近接した2.54mmピッチのICリードに接触可能
■ 50Ω入力の測定器であれば、いずれにも接続可能

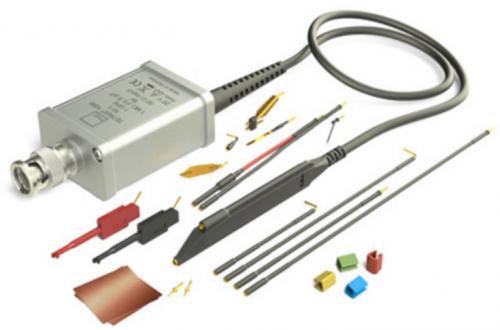

●TETRIS アクティブプローブはオシロスコープ用のプローブ専業メーカにより独立した測定システムとして製作されました。 小型形状と便利なアクセサリにより、測定業務を簡素化します。狭小スペースにきっちりフィットするだけでなく、非常に小さなテストポイントやバイアにも接触可能です。
TETRIS1500 の仕様
| 減衰比 | 10:1 |
|---|---|
| 入力インピーダンス | 50Ω |
| 測定器側入力インピーダンス | 50Ω |
| プローブ周波数帯域 | 2.5GHz |
| システム周波数帯域 | 2GHz |
| 入力ダイナミックレンジ | ±8V |
| 最大入力電圧 | 20V |
| ケーブル長 | 1.3m |
| 電源 | ACアダプタ(標準付属) |
