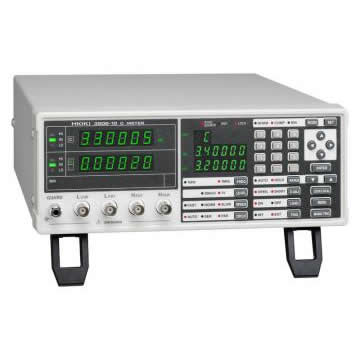

Cメータ 3506-10 の特長
● アナログ計測時間0.6 ms (1 MHz)の高速測定
● 耐ノイズ性が向上し、生産ラインでも高い繰り返し精度を実現
● 1 kHz, 1 MHz測定で低容量のテーピング時に安定した測定が可能
● BIN測定により容量選別が可能
※テストフィクスチャは本体には付属されていません。オプションのテストフィクスチャ・プローブを選択してください。
※RS-232C用接続ケーブルについて:市販品のインタリンク対応クロスケーブルが使用できます。
RS-232Cケーブル9637は、ハードウェアフロー制御を使用しない場合のみ使用可能です。
基本仕様 (確度保証期間 1年)
| 測定パラメータ | C (容量), D (損失係数tanδ), Q (1/tanδ) |
|---|---|
| 測定範囲 | C: 0.001 fF〜15.0000 F, D: 0.00001〜1.99999, Q: 0.0〜19999.9 |
| 基本確度 | (代表値) C: ±0.14 % rdg., D: ±0.0013 |
| 測定周波数 | 1 kHz, 1 MHz |
| 測定信号レベル | 500 mV, 1 V rms |
| 出力抵抗 | 1 Ω (1kHz時の2.2 Fレンジ以上), 20 Ω (上記以外のレンジ) |
| 表示 | LED (6桁の表示, フルスケールカウントはレンジによる) |
| 測定時間 | 1.5 ms: 1 MHz, 2.0 ms: 1 kHz |
| 機能 | BIN測定, トリガ同期出力, 測定条件記憶, 測定値のコンパレータ比較, アベレージ機能, Low-Cリジェクト機能, チャタリング機能, 電流検出監視機能, 印加電圧値監視機能, 制御用入出力 (EXT. I/O), RS-232Cインタフェース, GP-IBインタフェース |
| 電源 | AC 100/120/220/240 V ±10% (セレクタブル), 50/60 Hz, 40 VA max. |
| 寸法・質量 | 260W × 100H × 298D mm, 4.8 kg |
| 付属品 | 電源コード ×1, 取扱説明書 ×1, 電源予備ヒューズ ×1 |
