概要
VFL は、接続不良部分および破損を照らし出すことにより、パッチ・パネル付近のファイバーの露出された長さに適しています。数メートルを超えるケーブル配線や、ケーブルが見えなかったり、ケーブルにアクセスできなかったりする場合、またはレーザー光がジャケットを透過できない場合にはあまり役に立ちません。
光学時間領域反射率計 (OTDR) は、VFL の到達範囲を大きく超えて、ケーブル長全体のグラフィック・データと解析を提供しますが、値段が高く、操作に時間がかかり、またスキルを必要とします。

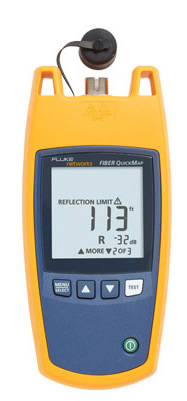

Fiber QuickMap は、VFL と OTDR のギャップを埋めるものです。これらのモデルは、VFL のシンプルさを保ちつつ、高損失、破損、ファイバー・エンドの距離とパワー情報を提供します。また、ライブ・ファイバーも識別します。
特長
●マルチモード・ファイバー、50/125m および 62.5/125 m で動作
●850 nm 出力波長最大 1,500 メートル (4,921 フィート) の光ファイバーを数秒以内で測定
●Locate severe bends, high-loss splices, breaks and dirty connectors in multimode fiber
●高損失のスプライスの測定と場所の特定
●ファイバー末端部の場所の特定
●接続部の汚れや不良による反射が原因でビット・エラー・レートが高くなっていると思われる原因箇所の発見
●テストの開始前にライブの光信号を検出
●設定が簡単。ファイバーを接続して、テスト・ボタンを押すだけ。時間のかかる設定は不要
●問題を迅速に発見。6 秒のテスト時間により、試行錯誤に頼る煩わしいトラブルシューティング作業から解放
●ファイバー長さの精度向上のために屈折率 (IOR) を変更
●暗い場所でも見える。バックライト付きディスプレイは自動的にオフになります。
●取り外し可能な SC アダプターは簡単に洗浄可能
●オプションの LC、ST、および FT 交換可能アダプターが利用可能
●長い電池寿命、2 個の単 3 アルカリ電池で 1,500 回テスト(通常)
●丈夫な構造、振動と落下テスト済み(最大 1 メートル)

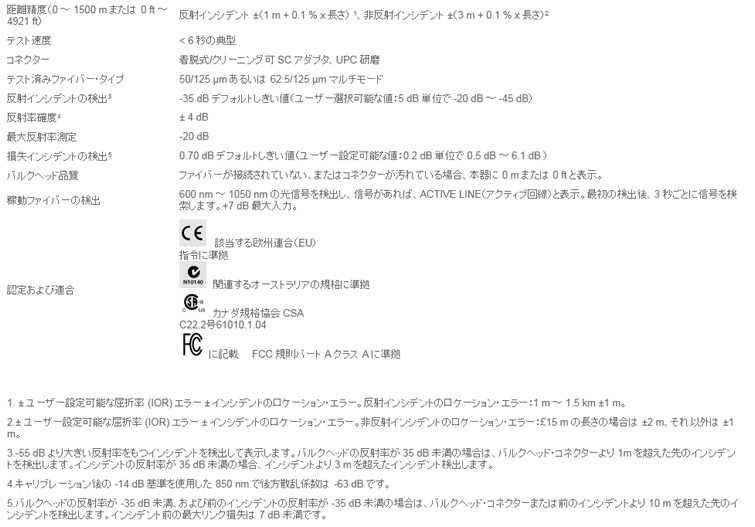

仕様
/fqm_100_m_siyou_1.jpg)
/fqm_100_m_siyou_2.jpg)
FQM-100-M のセット内容
マルチモード・ファイバー・フォルト・ロケーター・ユニット、ネジ留め交換可能 SC アダプター、UPC-UPC 2 メートル・パッチ・コード、キャリング・ケース、4 か国語のクイック・リファレンス・ガイド(9 か国語のマニュアルがオンラインで入手可能)、安全指示マニュアル、およびバッテリーが付属
