概要
OP-FW12Gはビット同期通信(HDLC/SDLC/X.25およびCC-Link通信など)およびSPI通信の計測テスト速度を高速化する拡張ファームウェアです。主要な計測処理を全てFPGAで処理することで、マイクロ秒単位のタイムスタンプと共に通信データを確実にキャプチャーします。

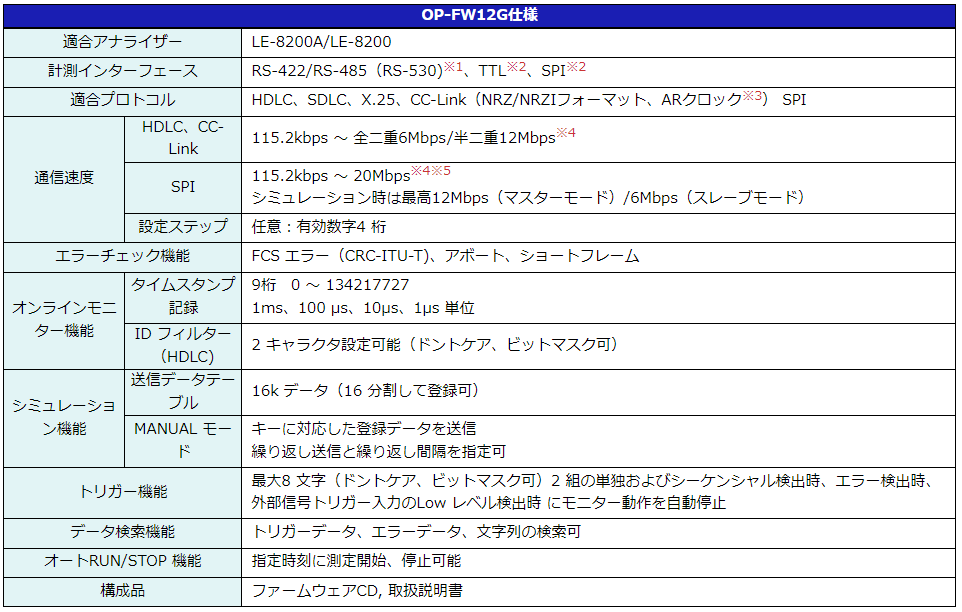

仕様
※1 標準計測ボードを利用。
※2 OP-SB85L またはOP-SB85 が必要です。
※3 同期クロックは送受信データより抽出。
※4 TTL、SPI の高速シミュレーションにはOP-SB85L が必要です。
※5 転送データが16K バイト以上連続する時は、最大6Mbps に制限される場合があります。
