LE-8200A型 マルチプロトコルアナライザ

  1. プロトコル・アナライザ > プロトコル・アナライザ
商品コード:
20031
メーカー:
ラインアイ
製品カタログ:
こちらからダウンロードください。

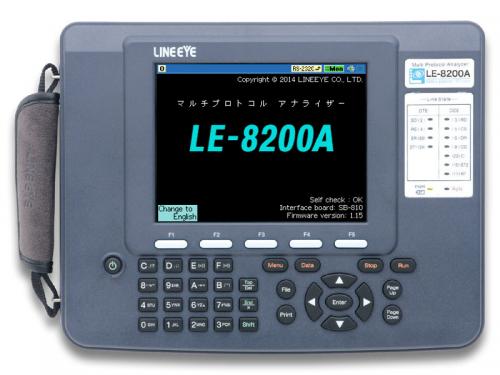

LE-8200A型 マルチプロトコルアナライザ
通常価格
604,800 円(税込)
販売価格
537,840 円(税込)
【 11%OFF】
数量

主な特長

電池駆動ポータブル通信アナライザーの最上位モデル。ご要望の多かったディスプレイの大型化を、LEシリーズの優れた携帯性を損なわずに実現しました。通信システムや産業機器、車載の各種ネットワークの開発テスト、アフターサービス、トラブル解析に最適です。

•USBメモリーへのデータ保存に対応
•5.7インチの大型カラーTFT液晶
•TTL、I2C、SPI、IrDA、CAN、LIN、FlexRay、LAN、USBに対応
•低速からメガスピードまで任意スピード計測
•ロジアナ解析とアナログ波形解析
•デジタル波形を編集して出力可能

仕様

LE-8200A仕様
計測インターフェース RS-232C (V. 24), RS-422/485 (RS-530)
拡張計測インターフェース※1 端子台RS-422/485[ LE-25TB ], X. 20/21[ LE-25Y15 ], RS-449[ LE-25Y37 ],
V. 35[ LE-25M34 ], 1.8/2.5/3.3V/5V系TTL/I2C/SPI[ OP-SB85L ],
赤外線通信IrDA/ASK[ OP-SB85IR ], カレントループ[ OP-SB85C ],
CAN/LIN[ OP-SB87 ], FlexRay[ OP-SB88 ], LAN[ OP-SB89 ],
ギガビットイーサネット[ OP-SB89G ] , USB[ OP-SB84 ]
標準対応プロトコル 調歩同期(非同期), 非同期PPP, キャラクタ同期 SYNC/BSC,
ビット同期 HDLC/SDLC/X. 25, Modbus
拡張対応プロトコル I2C, SPI, BURST※2, IrDA(IrLAP), CC-LINK, CAN, デバイスネット, LIN, FlexRay, LAN, USB
同期クロック ST1(DTE送信クロック), ST2(DCE送信クロック), RT(DCE受信クロック),
AR(送受信データのエッジから抽出する同期クロック)
キャプチャーメモリー※3 容量:100M バイト 高速アクセス可能なDDR-SDRAMで構成
2分割利用, 自動バックアップ※4, 誤消去防止プロテクト,
およびリングバッファと固定サイズバッファの選択が可能
測定条件メモリー 容量:4M バイト
測定条件や最新設定データの一部を内蔵リチウム電池で10年間バックアップ可能
計測可能な最高通信速度 全二重時: 2.150Mbps / 半二重時: 4.000Mbps
通信速度設定(内部クロック) 50bps~4.000Mbps
送受信別々に有効数字4桁で任意の通信速度に設定可能(設定誤差: ±0.01%以下)
拡張速度(高速HDLCモード) 115.2Kbps~12Mbps [ OP-FW12G ]
データフォーマット NRZ, NRZI, FM0, FM1, 4PPM, ASK, Manchester0, Manchester1
データコード ASCII, EBCDIC, JIS7, JIS8, Baudot, Transcode, IPARS, EBCD, EBCDIK, HEX
キャラクタ ・フレミング 調歩同期:データビット(5, 6, 7, 8) + パリティビット(0, 1) + ストップビット(1, 2)
キャラクタ同期:データビット + パリティビット (トータル6, 8ビット)
ビット同期:データビット (8 ビット)
パリティビット NONE, ODD, EVEN, MARK, SPACE
マルチプロセッサビット MP(マルチプロセッサ)ビットの状態を特殊マークで表示
ビット送出順序 LSB ファースト, MSB ファーストを切換可能
極性反転 ノーマル(NORMAL), 反転(INVERTED) を切換可能
エラーチェック機能 パリティ(ODD,EVEN,MARK<SPACE), フレミング, ブレーク, アボート, ショートフレーム,
BCC(LRC,CRC-6,CRC-12,CRC-16,CRC-ITU-T,FCS-16,FCS-32)
BCCの透過モード処理を指定可能
オンラインモニター機能 回線に影響を与えず通信ログを連続記録しLCDに表示
アイドルタイム記録表示 分解能100m秒, 10m秒, 1m秒 、およびOFF(記録なし)を指定可能  最大999. 9秒
タイムスタンプ記録表示 タイムスタンプ:日時分/時分秒/分秒10m秒の3種類, 拡張タイムスタンプ:年月日時分/月日時分秒/日時分秒10m秒の3種類, 計測開始からの経過時間タイムスタンプ:100μ秒/10μ秒/1μ秒の3 種類、およびOFF(記録なし)を指定可能
ラインステータス記録表示 RS(RTS), CS(CTS), ER(DTR), DR(DSR), CD(DCD), CI(RI),
TRGIN(外部トリガー入力) の7信号を送受信データと共に記録、波形表示可能
データ表示・操作 キャプチャ中の表示一時停止, 2分割比較表示,スクロール表示, ページング表示,
指定画面へのジャンプ操作
ビットシフト表示 表示フレーム全体を右または左に1ビット単位でビットシフトして表示可能
プロトコル翻訳表示 SDLC(モジュロ8/128対応)翻訳, ITU-T X. 25(モジュロ8/128対応)翻訳,
LAPD翻訳, PPP翻訳, BSC翻訳, IrLAP翻訳, I2C翻訳, ユーザー定義翻訳
ラインステータスLED SD, RD, RS(RTS), CS(CTS), ER(DTR), DR(DSR), CD(DCD), CI(RI),
ST1(TXC1), ST2(TXC2), RT(RXC)の各信号ラインの状態を2色発光LEDで常時表示
RS-232C時のLED発光条件 論理ON=赤点灯,論理OFF=緑点灯,未接続NC=消灯
その他のI/F時のLED発光条件 論理ON=赤点灯,論理OFFまたは未接続NC=消灯
インターバルタイマー 4種 最大カウント 999999 (分解能1ms ,10ms ,100ms を指定可能)
汎用カウンタ 4種 最大カウント 999999
データ数カウンタ SD用・RD用 各1個 最大カウント4294967295
トリガー機能 トリガー条件と動作を最大8組まで指定して測定動作を制御可能 ある条件成立後、次の条件を有効にするシーケンシャル動作可
トリガー条件 通信エラー(パリティ, MP, フレミング, BCC, ブレーク, アボート, ショートフレームを個別指定可, 最大8文字の通信データ列(ドントケアとビットマスクを指定可), 指定時間以上アイドルタイム, タイマー/カウンタ値の一致, インターフェース信号線と外部トリガー入力の論理状態
トリガー動作 測定/テストの停止(停止までのオフセット数を指定可), トリガー条件の有効化, タイマー制御(スタート・ストップ・リスタート), カウンタ制御(カウント・クリア), ブザー鳴動, メモリーカードにモニターデータをセーブ, 指定文字列送信(マニュアルシミュレーション時), 外部信号にパルス出力
データ検索機能 キャプチャメモリーから特定条件のデータを検索可能
検索条件 通信エラー(パリティ, MP, フレミング, BCC, ブレーク, アボート, ショートフレームを個別指定可), 最大8文字の通信データ列(ドントケアとビットマスクを指定可), 指定時間以上のアイドルタイム, 指定時刻範囲タイムスタンプ, トリガー一致データ
検索動作 一致データの頭出し表示または計数表示を選択可能
モニター条件自動設定 プロトコル , 伝送速度( 最大115. 2Kbps ), データコード , 同期キャラクタ , BCC等の測定条件を自動設定可能
時刻指定自動RUN/STOP機能 指定時刻に指定の繰り返し周期(毎月, 毎日, 毎時から選択可能)で、測定動作の開始および終了が可能
オートセーブ機能 モニター中のキャプチャーメモリーの内容をメモリーカードに通信ログファイルとして自動保存
ファイルサイズ BUF ( キャプチャメモリーサイズ), 1M バイト, 2M バイト, 4M バイト,
8M バイト, 16M バイト, 32M バイト, 64M バイト
最大ファイル数 1024個
ディレータイム測定機能 インターフェース信号線の変化間隔時間を測定し表示(現在/ 最小/ 最大/ 平均を表示、分解能0. 1m秒)
信号電圧測定機能 SD, RD, ER(DTR), 外部信号EXIN の電圧振幅値を測定し表示(現在/ 最小/ 最大を表示、分解能0. 1V)
統計解析機能 1~240秒(1秒単位)または1~240分(1分単位)で送信・受信データ数,フレーム数,トリガー条件成立回数の統計をとりグラフ表示
ロジアナ機能 インターフェース信号線の論理変化をサンプリングクロック周期で測定し波形表示
サンプリングクロック 1KHz~100MHz (16 ステップ)
サンプリングメモリー 最小4,000 サンプリング
トリガー条件 インターフェース信号線および外部信号の論理状態一致, オンラインモニター機能の指定トリガー条件の一致
トリガーポジション ビフォア,センター,アフター
表示の拡大/縮小 ×10 , ×5 , ×2 , ×1 , ×1/2 , ×1/4 , ×1/8 , ×1/16 , ×1/32 , ×1/64
その他の機能 カーソル間の時間測定機能,信号線の入れ替え機能,信号状態の検索機能
ビットエラーレイトテスト DTE またはDCE モード(ピン配列の切換可能)で、ループバックや対向テストによるエラー率などの回線品質測定テストが可能
通信モード 同期( SYNC ), 非同期( ASYNC ) を選択可能 RTS/CTSフロー制御可
測定速度 50bps~4. 000Mbps 任意通信速度
測定モード 連続測定,受信ビット数指定,計測時間指定,1~1440分単位で繰り返し測定
テストパターン 26-1, 29-1, 211-1, 215-1, 220-1, 223-1, MARK, SPACE, ALT, DBL-ALT, 3in24, 1in16, 1in8, 1in4
エラービット挿入機能 キー操作で、テストパターン中に1 ビットエラーまたは5 ビットエラーを挿入可能
測定項目と範囲 ITU-T勧告G. 821準拠のパラメータを計測可能
有効受信ビット数( 0~9999999~9. 99E9 ),ビットエラー数( 0~9999999~9. 99E9 ),ビットエラー率( 0~9. 99E-9~1 ),ブロックエラー数( 0~9999999~9. 99E9 ),ブロックエラー率( 0~9. 99E-9~1 ),Savai l( 計測有効時間 0~0~9.99E8秒),Loss回数( 同期はずれ数0~9.99E8 ),エラー秒数( 0~9.99E8 ),%EFS ( 正常動作率 0. 000~100. 000% )
シミュレーション機能 DTE またはDCE モード(ピン配列の切換可能) で任意データの送受信テストが可能
送信データ登録 16種類の送信データテーブル(合計16K データ)に登録可能
エラーデータ登録 送信データの一部をパリティエラーなどのエラーデータとして登録可能
ライン自動制御 RS(RTS), CS(CTS), ER(DTR), CD(DCD)信号線と送信のタイミングを1m秒分解能で設定できる自動制御, またはキー操作による手動制御が可能
送信ドライバー制御 RS-485 のシミュレーション時、データの送信前後のみドライバーを自動的にアクティブにする自動制御,またはER(DTR)またはCD(DCD)信号線のキー操作に連動させる手動制御が可能
シミュレーションテストモード 通信テスト状況に応じた7種類のテストモードを利用可能
MANUAL マニュアルモード 通信状況を画面で確認しながら操作キーに割り付けた送信データをキー押下毎に送信, トリガー機能と併用して送信可能, [END/X] キー押下で、ブレーク送信可
FLOW フロー制御 モード X-on/X-off 制御データ, RTS/CTS制御線のフロー制御手順をシミュレーション(送信側,受信側を選択可)
ECHO エコーモード 受信データをフレーム単位で指定レスポンス時間後に折り返し送信
POLLING マルチポーリングモード マルチポーリング通信手順をシミュレーション( スレーブ動作,マスター動作を選択可)
BUFFER バッファ送信モード モニター機能でキャプチャーメモリーに取り込んだSD側,RD側のどちらかのデータを選択して再現送信
PROGRAM プログラムモード 専用コマンド( コマンド数47種類) を利用して、通信手順に応じたシミュレーションプログラム( ステップ数 最大512 )を作成し送受信テスト
PULSGEN 波形出力モード ロジアナ解析機能で測定した通信回線のタイミング波形データを再現
ファイル管理機能 測定データと測定条件をCFカードまたはUSBメモリーにパソコンで読み出し可能なフォーマットで保存可能
ファイル種類 測定データ(.DT),測定条件(.SU ), トリガーセーブデータ(TG SAVEnn.DT), オートセーブデータ(#nnnnnnn.DT), 自動バックアップデータ(@AUTOBU0/1/2.DT)
ファイル操作 通常ファイル表示, ソート表示, 指定タイプ別ファイル表示, セーブ, ロード, 削除, フォーマット
対応外部メモリー 512Mバイト~64GバイトのCFカード (動作保証は当社オプション品のみ)
または64GバイトまでのUSBメモリー
プリントアウト機能 測定データを各種フォーマットで印字可能,印字フォーマットに対応するテキストファイルで外部メモリーに保存可能,表示イメージのハードコピー印字可能,表示イメージのファイルを外部メモリーに保存可能
液晶ディスプレイ 5.7インチTFTカラー液晶ディスプレイ 320×240 dot LEDバックライト輝度調整可
AUX(RS-232C)ポート ミニDIN8ピンコネクタ 通信速度:9600bps~230.4Kbps (6段階)
印字データ出力, PC連携[LE-PC800G], ファームウェア更新に利用可能
USB2.0デバイスポート デバイス側Bコネクタ Highスピード転送対応  PC連携[LE-PC800G], ファームウェア更新に利用可能
USB2.0ホストポート ホスト側Aコネクタ Highスピード転送対応  USBメモリーの接続に利用
電 源 内蔵ニッケル水素電池,または付属ACアダプタ DC9V,2A(AC100~240V,50/60Hz)
電池動作時間※5 約4時間  オート輝度減光,オートパワーオフ(但し、常に計測中はオフしない)の省電力モードを利用可
電池充電時間 約2.5時間
周囲温度 動作温度範囲:0~40℃   保存温度範囲:-10~50℃
周囲湿度 動作湿度範囲:20~80%RH   保存湿度範囲:10~85%RH
適合規格 CE ( クラスA ), EMC( EN61326-1:2013 )
外形寸法※6,本体質量 240 ( W )×190 ( D )×48 ( H ) mm , 約1.1Kg
付属品 DSUB25 ピン用モニターケーブル(LE-25M1), DSUB9 ピン用AUX ケーブル(LE2-8V), 外部信号入出力ケーブル(LE-4TG), AC アダプタ(3A-183WP09), キャリングバック(LEB-01), ハンドストラップ, ラインステート表示シート, ユーティリティCD, 取扱説明書, 保証書

※1 別売の[ ] 内に記載のオプション品を追加することで対応可能。
※2 クロックエッジに同期して全データを取り込むモード。
※3 キャプチャーメモリーは電池でバックアップされません。送受信データ、アイドルタイム、タイムスタンプ、ラインステータスは、キャプチャ毎に4 バイトのメモリーを消費します。
※4 測定終了時に測定データをCFカードに自動保存する機能。
※5 通常の使用状況を想定した当社測定条件による。
※6 ハンドストラップなどの突起部含まず。
※7 拡張セット(OP-SB87)の付属品。予備ケーブルとして利用可能。
