概要

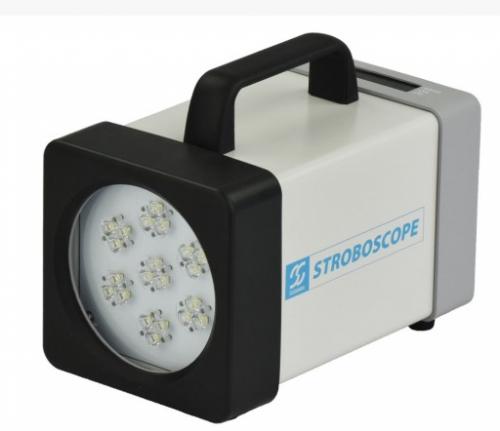

LEDストロボスコープS-1は、IP54に準拠した防塵防水構造で、堅牢なボディをもつ多機能ポータブルストロボです。
内部トリガー発光では、位相シフト機能によって発光タイミングの微調整が可能です。外部トリガー発光では遅延、分周、スローモーションなど、さまざまな発光機能を装備しています。これらの機能により、モータなどの回転数計測だけでなく、高速回転体・高速運動体の状態観察にすぐれ、また製紙・印刷・紡績工場などでの検査にもお使いいただくことができます。
内蔵のバッテリー駆動も可能で、使用場所を選びません。
主な特長
●内部トリガー発光の周波数範囲は30～360,000FPMと超ワイド
●IP54に準拠した防塵防水構造
●内部トリガー発光、外部トリガー発光、角度遅延、時間遅延、分周、スローモーションなどの多彩な発光機能を装備
●ダイヤルによる簡単設定
●印刷機械のエンコーダ信号と印刷面数を用いて発光タイミングの設定が可能
●さまざまな発光条件にあわせた設定を、最大10件まで保存可能
●発光時間は明るさ(%)と時間(µsec)の二通りで設定できます
●大容量バッテリー搭載で16時間の連続発光が可能
●充電しながらでも使用できます
主な仕様
| 動作モード | 内部トリガーモード / 外部トリガーモード / 外部トリガー分周モード |
|---|---|
| 発光周波数範囲 | 内部トリガーモード:30～360,000FPM 30～99,999.9 FPM, 設定分解能 0.1 FPM 100,000～360,000 FPM, 設定分解能 1 FPM 外部トリガーモード:0～36,000FPM 外部トリガー分周モード:30～36,000 FPM |
| 内部トリガー精度 | 30～120,000 FPM:±0.01% 120,001～240,000 FPM:±0.02% 240,001～360,000 FPM:±0.03% |
| 外部トリガー計測精度 | ±(0.01% + 1 digit) |
| 発光時間 | 0.1µsec～発光周期の1%、最大500µsec、設定分解能 0.1µsec |
| 内部トリガー位相シフト | +キー押下時:ストロボ像が物体の回転方向に移動 3-キー押下時:ストロボ像が物体の回転方向と反対方向に移動 |
| 外部トリガー入力信号 | 最大1000P/R、最大発光回数7回/R |
| エンコーダ信号分周機能 | 30～360,000FPM、設定分解能:0.1FPM |
| スローモーション | -1.0r/s～+1.0r/s、設定分解能 0.1r/s |
| メモリ機能 | 設定保存可能数10 |
| バッテリー | リチウムイオンバッテリー(内蔵) 使用時間:約16時間以上 (発光時間が周期の1%で、フル充電時) 充電時間:約2時間(電源OFF時) |
| IP性能 | IP54 |
| ACアダプター | AC100～240V、50/60Hz |
| 質量 | 1.7kg |
| 寸法 | L 223×W 126×H 164.5 (mm) |
| 標準付属品 | ACアダプター、取扱説明書 |
| オプション | 接続ケーブル |
主な用途
●各種モータの回転速度計測
●高速回転・高速運動の状態目視観察
●印刷物の色や色ズレ・汚れのチェック、タイミングマークやトンボの位置ズレなどの検査
●紡績機械のスピンドル回転数測定やバルーンの観察、織機のタイミング調整など
●研究開発部門における高速現象解析・撮影用光源
●製鉄ラインでの通板目視検査用光源 など
