概要

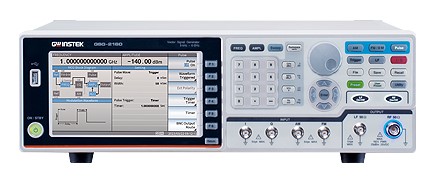

GSG-2000シリーズは、9kHz～6GHzの周波数範囲をカバーするベクトルシグナルジェネレータです。
本器は+20dBm～-140dBmの広い振幅出力範囲、-117dBc/Hzの低位相雑音、10ppbの周波数安定度、0.1ppmのエージングレートの基本性能を持つことで、アンプ、アンテナ、フィルターなどのRFコンポーネント、車載機器、IoTアプリケーションなどの設計・製造・サービスにおける各種RF試験に対応できます。
全シリーズでAM、FM、PMのアナログ変調機能を内蔵し、GSG-2160UGは最大帯域幅60MHzのデジタル信号変調機能(ASK、PSK、APSK、QAM、FSK、MSK、ユーザー定義)にも対応しています。
高さ3Uの標準ラックサイズの本体に7インチTFT LCDディスプレイを採用し、パラメータやステータスを一括表示することでパネルからダイレクトに操作ができます、またUSB、LAN、GP-IBによるリモート制御も可能です。
主な仕様
●周波数範囲:9kHz〜6GHz、分解能:1mHz
●温度安定度: <10ppbの温度安定度、0.1ppm/年のエージングレート
●振幅範囲:-140dBm～+20dBm
●振幅設定分解能:0.01dBm、振幅単位:dBm、dBµV、Vrms Unit
●位相ノイズ:<-117dBc/Hz(typ.)@1GHz出力、20kHz offset
●周波数と振幅の切り替え速度:≤5ms
●LF出力、Pulse出力内蔵
●AM、FM、PMのアナログ信号変調機能を内蔵
●デジタル信号の変調機能を内蔵(GSG-2160UGのみ)
IQ変調信号の出力対応、baseband(～60MHz)およびRF(～120MHz)
ASK、PSK、APSK、QAM、FSK、MSK、ユーザー定義
●インタフェース:USB、LAN、GP-IB
