概要

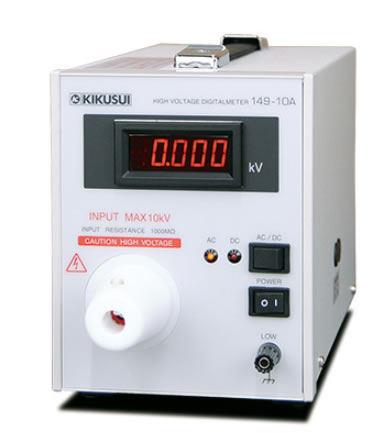

149-10Aは、AC及びDCの最大10kVまでの高電圧を高精度で測定できるデジタル電圧計です。入力インピーダンスは1000MΩという高い値ですので、高インピーダンスの各種高圧回路の測定に適しています。また、小形・軽量にもかかわらず、高い精度を有していますので、携帯用の校正器として手軽にご利用いただけます。
主な特長
10kVMaxの高電圧(AC/DC)を測定
4 1/2桁の大型LED表示
高い測定確度と高入力抵抗
軽量でコンパクト設計
耐電圧試験器・絶縁試験器の出力電圧校正用
主な仕様
| 直流電圧 | 測定範囲:0.500〜10.000kV 確度:± (0.5%tdg +0.03%range) 最大許容入力電圧:DC:±14kV / Pulse:15kV peak |
|---|---|
| 交流電圧 | 測定範囲:0.500〜10.000kV 確度:± (1%tdg +0.05%range) 最大許容入力電圧:11kV rms (Sine Wave 50〜60Hz) / Pulse:15kV peak |
| 表示 | LED, 7セグメント |
| 電圧計型式 | 二重積分型 ACは平均値応答、正弦波実効値校正 3サンプリング/s |
| 入力抵抗 | 1000MΩ ± 2% |
| 電源 | 100V ±10%, 50/60Hz |
| 消費電力 | 約10VA |
| 寸法 | 134 (140) W x 164 (190) H x 270 (350) D mm ( ) は最大部 |
| 質量 | 約3kg |
| 付属品 | 高圧テストリード (TL05-TOS) x1 / 高圧ケーブル (HTL-2.5DH) |
