主な特長

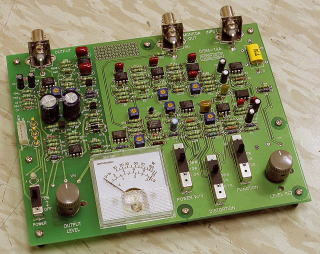

本機は、測定における代表情1k H zのアンプの出力と歪み率をチェックすることによって自作時の調整不良、経年変化による故障等を発見する測定器です。
パワーアンプでは8Ωの負荷抵抗(ダミー抵抗)の両端で測定します。
パワー測定 1.3W/13W/130W FS
歪み率測定 0.1%/1%/10% FS
歪み率計入力 1V以上
発振器出力 1kHz/2Vrms
発振器歪み率 0.003%以下
電源 006P×2 または ±12V〜15V
