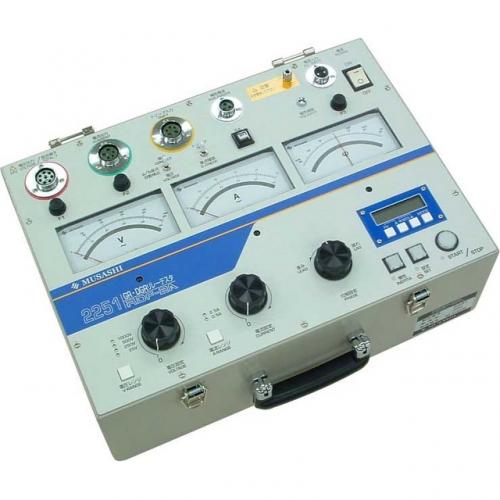

RDF-2Aの製品特長
● アナログメータ(電圧・電流・位相計)を見ながら簡単操作でGCR・DGR試験
● 位相特性は位相計を見ながら1ダイヤルで0～360°可変して簡単に動作角度を測定
● 出力電流等を常時監視するなどの保護機能が搭載され誤結線等でエラーメッセージ表示
● 発電機の電源波形や周波数の影響を全く受けない無歪み波形で出力周波数設定が可能
● 商用電源の確実な停電検出が可能な電源切換スイッチ(商用電源/発電機切換)付
● 引外しコイル断線警報付きSOG・PASに対応した高機能な動作検出回路を標準搭載
● カラーコード・コネクタで誤結線を完全防止、結線に便利な試験総合コネクタを搭載
RDF-2Aの製品仕様
| 使用電源 |
AC100V 50/60Hz 1φ・約200VA以下(補助電源を含まず) | ||||||||||||
| 補助電源 | AC100V(使用電源と同じ)/5Aブレーカー保護 | ||||||||||||
| 出力電圧 | AC0～25V(0.37VA)/250V(3.75VA)/500V(7.5VA)/1000V(15VA) | ||||||||||||
| 出力電流 | AC0～0.5A(2VA)/2.5A(10VA) | ||||||||||||
| 電圧計 | AC0～25/250/500/1000V ±1.0%以下f.s.(ミラー付) | ||||||||||||
| 電流計 | AC0～0.5/2.5A ±1.0%以下f.s.以下(ミラー付) | ||||||||||||
| 位相計 | LEAD 190°～0°～LAG190° ±3°以内(ミラー付) | ||||||||||||
| カウンター | 動作時間:0～99999msec/999.99sec/99999Hz 慣性特性:50～999msec |
||||||||||||
| トリップ検出 | 接点検出:無電圧a/b接点 自動検出 電圧検出:AC.V/DC.V 検出 |
||||||||||||
| 寸法・質量 | 425(W)×302(D)×171(H)mm・約12kg以下 | ||||||||||||
| 付属品 |
|
||||||||||||
| オプション | 別売総合端子用コード (RDFシリーズ共通)
|
