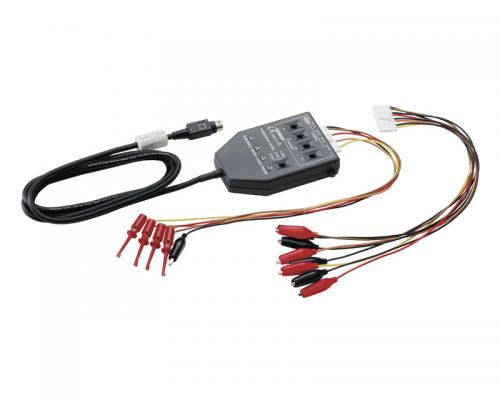

製品の概要
電圧/無電圧接点のON/OFF検出に (ハイコーダ共通)
●1台で4チャネル入力(4ch間のGND共通)
●ディジタル/コンタクト入力を切り換え
●ディジタル入力のしきい値は3段階切り換え(+1.4/+2.5/+4.0V)
●応答可能パルス幅500ns
●ハイコーダ接続端子が小型の9320-01と旧機種向けの9320
*メモリハイコーダのロジック入力端子に接続して使用します。ハイコーダ側の 端子形状をご確認ください。
メモハイ用小型端子タイプ/8807・08シリーズ・MR8847シリーズ・8847・8855・8860- 50・8861-50・8870MR8875・MR8880用
基本仕様
確度保証期間 1年
寸法・質量 62W × 94H × 20D mm, 150 g
コード長: 本体間1.5 m, 入力リード長300 mm
付属品 ICクリップリード ×1, ワニ口クリップリード ×1, 携帯用ケース ×1, 取扱説明書 ×1
機能 電圧信号やリレーの接点信号をhigh/low記録するための検出器
入力部 4ch (本体間, チャネル間GND共通), ディジタル/コンタクト入力切換 (コンタクト入力はオープンコレクタ信号検出可能)
入力抵抗: 1 MΩ (ディジタル入力: 0 to +5 V時)
500 kΩ以上 (ディジタル入力: +5 to +50 V時)
プルアップ抵抗: 2 kΩ (コンタクト入力: 内部+5 Vにてプルアップ)
ディジタル入力
しきい値 1.4 V/ 2.5 V/ 4.0 V
コンタクト入力
検出抵抗値 1.4 V: 1.5 kΩ以上 (オープン), 500 Ω以下 (ショート)
2.5 V: 3.5 kΩ以上 (オープン), 1.5 kΩ以下 (ショート)
4.0 V: 25 kΩ以上 (オープン), 8 kΩ以下 (ショート)
応答可能パルス幅 500 ns以上
最大入力電圧 0〜+DC50 V (入力端子間に加えても壊れない上限電圧)
