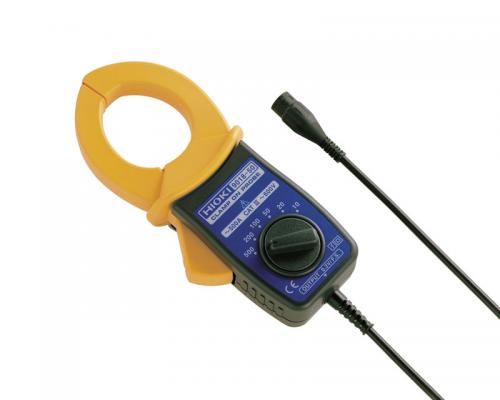

製品概要
手軽なクランプで波形記録、高調波解析用途に
●最適な電流レンジが選べる6レンジ構成
●電力測定、高調波解析など、より正確な波形記録/解析用途に
※50/60Hz商用電源ライン用 (電源不要)CE CAT600V
定格電流 AC 10 〜500 A, 6レンジ
確度 ±1.5% rdg. ±0.1% f.s. (45〜66Hz)
周波数特性 40Hz〜3kHz において確度に加算, 振幅: ±1% rdg.
位相: ±2.5°
出力電圧レート AC 0.2 V f.s. ※ f.s. は設定レンジ値, 本器の出力はAC 生波形の電圧です。
入力インピーダンスが1 MΩ 以上の機器に接続してください。
最大入力電流 150 Arms 連続 (10/20/50 A レンジ)
400 Arms 連続 (100/200 A レンジ)
650 Arms 連続 (500 A レンジ)
※ 40 〜100 Hz: 100 %, 100 〜1 kHz: 50 % のディレーティング以内
対地間最大定格電圧 AC 600V rms (50/60 Hz, 測定カテゴリIII)
測定可能導体径 φ 46mm
寸法・質量 78W × 188H × 35D mm, 420 g, コード長 3 m
付属品 取扱説明書 ×1
■確度保証期間 1年, センサ開閉回数1万回まで
