クランプオンアダプタ 9290-10 の特長

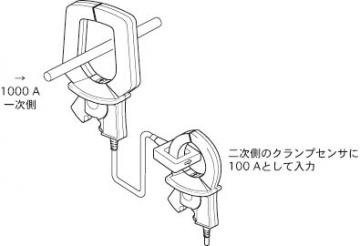

1000Aを超える測定を可能にするクランプ型CT
●連続AC1000A (5分間なら1500A)の大電流を10:1のCT比出力
●通常のクランプ電流計の測定範囲を拡大
●良好な位相特性を備え、電力計の測定範囲拡大にも使用可能
|
基本仕様 (確度保証期間 1年)
※ユニバーサルクランプオンCT 9279には使用できません
| 定格一次電流 | 1000 A 連続 (1500 A max. 5分以内) |
|---|---|
| 定格ニ次電流 | AC 100 A (CT比 10 : 1) |
| 振幅確度 | ±1.5% rdg. |
| 位相確度 | ±1.0° 以内 |
| 周波数特性 | 振幅: 20 Hz〜5 kHzで±2.0 % rdg. (確度からの偏差) 位相: 20 Hz〜5 kHzで±1.0° 以内 (確度からの偏差) |
| 対地間最大定格電圧 | AC 600 V rms (絶縁導体) |
| 測定可能導体径 | φ 55 mm以下, または80 × 20 mm ブスバー |
| 寸法・質量 | 99.5W × 188H × 42D mm, 580 g, コード長 3m |
| 付属品 | 取扱説明書 ×1, マークバンド ×6 |
