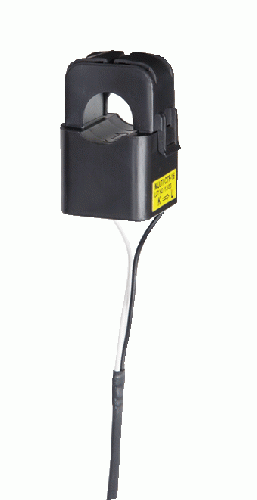

AC電流センサ 仕様 100Aクランプ GS-AC100A
(別売) AC電流センサ用アダプタ GS-DPA-AC
ケーブル20cm、AC 電流センサ2 個装着可能
| 項目 | 内容 | |
|---|---|---|
| 製品概要 | AC電流センサ用アダプタ GS-DPA-ACAC電流センサ(50A クランプ(GS-AC50A)、100A クランプ(GS-AC100A)、200A クランプ(GS-AC200A) を接続して、単相2線式・単相3線式・三相3線式等の電力測定ができるアダプタです。 |
|
| 接続可能センサ | 50A クランプ(GS-AC50A) 100A クランプ(GS-AC100A) 200A クランプ(GS-AC200A) ※オプション |
|
| 測定データ | 電流、電力、積算電力 (積算表示は収録中のみ。) | |
| 測定ch | 接続可能センサ最大2chまで | |
| 入力方式 | RMSコンバータ + スキャン式、非絶縁入力 3種ACセンサ接続 |
|
| 測定電流確度 | <本体+ センサ> ±2.0% FS ± 1digit 周囲温度23℃、定格入力、定格周波数 |
|
| 測定対象周波数 | 50Hz / 60Hz | |
| 適用回路 | 単相2線式、単相3線式、三相3線式 | |
| 測定値表示機能 | 電流、電力 (瞬時電力、または 積算電力量) | |
| 演算機能 | 積算電力:0~999,999kWh ※収録開始でカウントをリセット | |
| 1次側定格電流 | GS-AC50A :50A | |
| GS-AC100A:100A | ||
| GS-AC200A:200A | ||
| 耐電圧 | AC1000V、50/60Hz、1min ケース~入出力端子一括間 |
|
| サンプリング間隔 | 0.5 ・ 1 ・ 2 ・ 5 ・ 10 ・ 20 ・ 30 sec、 1 ・ 2 ・ 5 ・ 10 ・ 20 ・ 30 ・ 60 min | |
| ケーブル長 | AC電流センサ用アダプタ | 約20cm |
| AC電流センサ | 約20cm | |
| 使用環境 | -10~50℃、80% RH 以下 (結露なきこと) | |
| 外形寸法 [W×D×H] | 46mm × 66mm × 27.4mm (突起物含まず) | |
| 質量 (約) | 55g | |
