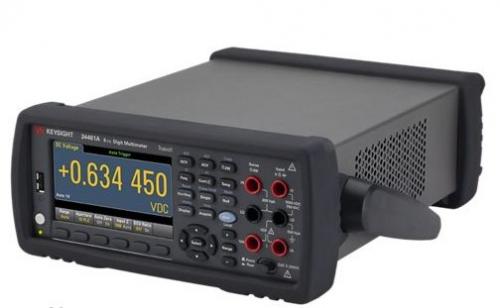

デジタルマルチメータ34461A の製品概要
KeysightのTruevolt 34461Aデジタル・マルチメータ(DMM)は、34401ADMMの新しい完全な後継機種です。34461Aは、業界標準34401Aのすべての機能に加え、新しい表示機能Truevolt 測定性能、業界唯一の34401Aとの完全な互換性を備えています。
測定値の品質ではなく、デザインの品質に専念できます
・特許取得済みのA/Dコンバータにより、計測器グレードのアーキテクチャを実現
・測定器の誤差ではなく、実環境の信号を測定:最小限に抑えられた測定誤差、デジタルAC測定値、拡張された
測定機能
・すべての仕様は、ISO/IEC 17025規格に準拠するようにテスト/保証済み
信頼性の高い34401Aのすべての機能とさらに向上した性能
・業界で唯一、34401A DMMのSCPIを100 %そのまま使用できる後継機種
・34401Aと同じエンジニア・チームによるデザイン

デジタルマルチメータ34461A の主な特長
画期的なDMM測定結果の表示
・バーメータ、ヒストグラム、ヒストグラム、トレンド、演算、統計表示機能を内蔵したカラー・グラフィカル・ディスプレイ
・I/O:USB、LAN/LXI、GPIB(オプション)
・DMMコネクティビティ・ユーティリティ・ソフトウェアを使用すれば、DMMの制御やデータの捕捉/表示を、PCやスマホ、タブレットからワンクリックで実行できます。
正確で信頼性の高いTruevolt測定
・11種類の測定機能:DC/AC電圧、DC/AC電流、2端子/4端子抵抗測定、ダイオード、導通、周波数、周期、温度
・基本確度:0.0035 %(DC)、0.06 %(AC)
・最大1000 Vの電圧入力、最大10 Aの電流入力
次世代DMMに34401A DMMから100 %互換で移行可能
・業界で唯一、Keysight 34401A DMMのSCPIを100 %そのまま使用できる後継機種
・システム機能:1000回/s、10,000個の読み値メモリ
パソコンへの接続が簡単でデータの取り込みに無駄な時間が不要
GPIBインタフェースユーザであっても、時に自動計測でなく、ちょっと値の確認に使用したり、自動測定までしない試験用途で使うことも少なくありません。そうした際でも、様々な方法でパソコンとの間でデータのやりとりが簡単にできるので、お客様の状況に合わせて方法を選択し、レポートやデータの解析などにお使いいただけます。例えば、USBケーブルでパソコンと接続するだけで、34461Aが自動認識され、デジタルカメラの写真を取り出すような間隔で、簡単に内部のデータにアクセスしてデータをコピーすることができます。
進化した表示により測定効率アップ
最新のDMMである34461Aはディスプレイ上に統計値がすぐに表示できるのはもちろん、ヒストグラム表示や時系列のトレンドチャート、またそれらにリミット値を設定して、リミットを超えた際のアラーム表示機能が可能です。今まで、自動計測、加工しなければならなかったちょっとした測定トレンドもこれならば、プログラミングすることなく、すぐに使えます。さらにその後にパソコンへ取り込むには上記でご紹介した方法により簡単にデータを取り込めます。

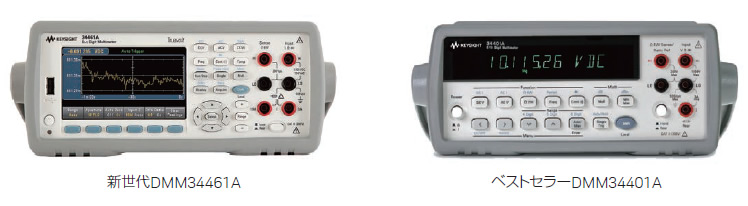

34401Aと34461Aの主な相違点について
以下は、主な改良点、また34401Aからの置き換えを考えた際の主な相違点です。
いくつか考慮は必要ですが、多くはプログラミングに影響を及ぼす可能性は低く、移行時にプログラムの書き換えや新しいインターフェースの確認などに多くの時間を費やす必要はありません。

共通点
- 基本性能はほぼ同等で、34401Aの上位互換になります。- 34401A用に書かれたSCPIプログラムで動作することを重視して設計されています。
- アクセサリは両方のDMMで使用できます。
相違点
移行に影響を与える可能性のある違いのほとんどは、34461Aが34401Aよりも性能が高いために生じるものです。- 奥行きが短く、コネクタの位置が異なります。
- RS-232Cをサポートしていません。
- 34461Aには100μA、1mA、10Aのレンジが追加されています。このため、Min/Maxパラメータで34401Aと異なる結果が 得られます。オートレンジにより異なるレンジが使用される可能性があります。
- LEDのようにより多様なダイオードのテストをサポートするために、コンプライアンス電圧が1.2Vから5.05Vへと高くなっています。
34461Aのレンジは10Vに固定されていますが、34401Aでは1 Vです。電流源は1mAに固定されたままです。
- 34461Aのコマンドの解析速度/実行速度は34401Aより高速です。34461Aはまた、INITから測定が完了するまでに
オーバラップしたコマンド処理をサポートしています。WAIおよびOPC?を用いて正確に同期をさせれば影響を最小限に抑えること
ができます。意図的であるか否かに関わらず、34401Aのコマンド実行速度に依存している既存システムでは、タイミングの問題が 発生する可能性があります。

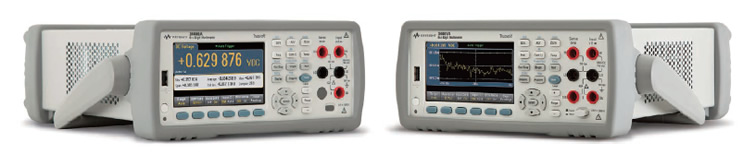

Truevoltシリーズ ラインアップ
34450A 5 1/2桁 190回/秒
34460A 6 1/2桁 300回/秒
34461A 6 1/2桁 1,000回/秒 34401Aの100%互換
34410A 6 1/2桁 10,000回/秒
34411A 6 1/2桁 50,000回/秒
34465A
34470A
