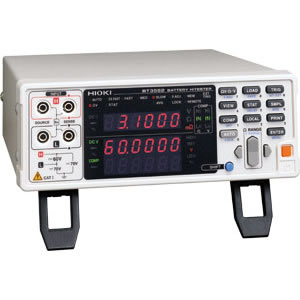

バッテリハイテスタ BT3562-01 の特長
● 60Vまでのダイレクト測定に対応(BT3562)
● 高電圧バッテリパック/バッテリモジュールの生産ラインでの検査
● 大型(低抵抗)セル検査
● 多彩なインタフェースで高速自動化ラインに対応
※良否判定の基準値は、電池の種類によりユーザ側にて入力する必要があります
※測定用リードは標準付属されておりません。オプションのリードをご購入ください。EXT I/O 用の
オス・コネクタ(システム側)をサービスパーツとして用意しておりますのでご利用ください。
製品使用例
● リチウムイオン二次電池・ニッケル水素二次電池・鉛蓄電池の評価・検査
● 高電圧電池パックの評価・検査
● コイン型電池の検査
● 燃料電池スタックの評価
基本仕様(確度保証期間 1年)
| 最大入力電圧 | 定格入力電圧:DC ±60V 対地間最大定格電圧:DC 70V |
|---|---|
| 抵抗測定レンジ | 3mΩ(最大表示3.1000mΩ, 分解能 0.1μΩ,)〜3000Ωレンジ(最大表示 3100.0Ω, 分解能 100mΩ), 7切替え 測定確度:±0.5% rdg. ±5 dgt.(30mΩ〜3000ΩレンジEX.FAST時は±3 dgt.を加算, FAST/MEDIUM時は±2 dgt.を加算) ±0.5% rdg. ±10 dgt.(3mΩレンジ、EX.FAST時は±30 dgt., FAST時は ±10 dgt.,MEDIUM時は±5 dgt.を加算) 測定ソース周波数:1kHz ±0.2Hz. 測定電流:100mA(3mΩ レンジ), 〜10μA(3000Ω レンジ), 開放端子電圧:25V peak(3/30mΩレンジ), 7V peak(300mΩレンジ), 4V peak(3Ω〜3000Ωレンジ) |
| 電圧測定レンジ | DC 6V(分解能 10μV)〜DC 60V(分解能 100μV), 2切替え |
| 測定確度:±0.01% rdg. ±3 dgt. (EX.FAST時は±3 dgt.を加算, FAST/MEDIUM時は±2 dgt.を加算) | |
| 表示 | 抵抗「31000」, 電圧「600000」 カウントLED |
| サンプリング時間 | EX.FAST:4ms, FAST:12ms, MEDIUM:35ms, SLOW:150ms ※掲載値は最速時、測定項目・電源周波数による |
| 全測定時間 | 応答時間+サンプリング時間(抵抗/電圧とも約10msの応答時間ですが参考値であり, 被測定物によって異なります) |
| コンパレータ | 判定:Hi/IN/Lo(抵抗, 電圧それぞれ独立判定), 総合判定(PASS/ FAIL、抵抗判定結果と電圧判定結果のAND演算), 画面表示, ブザー, 外部I/Oへ出力(オープンコレクタ, 35V, DC 50mA max.) |
| アナログ出力 | BT3563-01, BT3562-01モデルのみ 抵抗測定値(表示値 DC 0V〜3.1V) |
| インタフェース | EXT I/O, RS-232C, プリンタ (RS-232C経由), GP-IB (-01モデル) |
| 電源 | AC100〜240V, 50/60Hz, 30VA max. |
| 寸法 ・質量 | 215W × 80H × 295D mm, 2.4kg |
| 付属品 | 取扱説明書 ×1, 電源コード ×1 |
