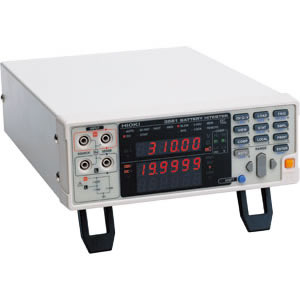

バッテリハイテスタ 3561-01 の特長
● 携帯電話、ノートPC 等の小型二次電池生産ライン向け
● 内部抵抗と電圧検査に加え、工程/ 品質管理向け演算機能を付加
● 多彩なインタフェースで高速自動化ラインに対応
※良否判定の基準値は、電池の種類によりユーザ側にて入力する必要があります。
※測定用リードは標準付属されておりません。オプションのリードをご購入ください。EXT I/O 用のオス・コネクタ(システム側)をサービスパーツとして用意しておりますのでご利用ください。
製品使用例
● 小型電池・2次電池の内部抵抗検査
● 自動車車載用バッテリーパックの電圧測定
● 電池セル電圧の測定(選別検査)
● 電池検査試験装置への組み込み
● リチウムポリマーバッテリの電圧計測
● ボタン型電池の内部抵抗計測
● 携帯端末内蔵バッテリの受入検査
● リチウムイオン電池の寿命試験用途
● ソーラー発電蓄電システムのセル検査
● 燃料電池(FCスタック)の内部抵抗測定
基本仕様(確度保証期間 1年)
| 最大入力電圧 | DC ±22V 対地間最大定格電圧: DC ±70V |
|---|---|
| 抵抗測定レンジ | 300mΩ(最大表示310.00mΩ, 分解能 10Ω)〜3Ωレンジ(最大表示3.1000Ω, 分解能 100Ω), 2切替え 測定確度: ±0.5% rdg. ±5 dgt. (EX.FAST時は±3 dgt.を加算, FAST/MEDIUM時は±2 dgt.を加算) 測定ソース周波数: 1 kHz ±0.2 Hz. 測定電流: 10 mA (300mΩレンジ), 1mA(3Ωレンジ), 開放端子電圧:7V peak |
| 電圧測定レンジ | DC 20V, 最小分解能:0.1mV 測定確度:±0.01% rdg. ±3 dgt.(EX.FAST時は±3 dgt.を加算, FAST/MEDIUM時は±2 dgt.を加算) |
| 表示 | 抵抗「31000」, 電圧「199999」 カウントLED |
| サンプリング時間 | EX.FAST:4ms, FAST:12ms, MEDIUM:35ms, SLOW:150ms ※掲載値は最速時、測定項目・電源周波数による |
| 全測定時間 | 応答時間+サンプリング時間 (抵抗/電圧とも約3msの応答時間ですが、参考値であり、試料によって異なります) |
| コンパレータ | 抵抗および電圧をそれぞれのコンパレータで独立判定可能, 上下限値設定または基準値と%設定方式 判定: Hi/IN/Lo (抵抗, 電圧それぞれ独立判定), AND判定(抵抗判定結果と電圧判定結果のAND演算), 画面表示, ブザー, 外部I/Oへ出力(オープンコレクタ, 35V, 50mA max.) |
| インタフェース | EXT I/O, RS-232C, プリンタ (RS-232C経由), GP-IB (3561-01) |
| 電源 | AC 100〜240V ±10%, 50/60Hz, 30VA max. |
| 寸法・質量 | 215W × 80H × 295Dmm, 2.4kg |
| 付属品 | 取扱説明書 ×1, 電源コード ×1, 接地アダプタ (国内100V用) ×1 |
