オシレータアダプタ OP-102 お取り寄せ

  1. 電子部品 > 発振器
商品コード：
20357
メーカー：
エヌエフ回路設計ブロック
製品カタログ：
こちらからダウンロードください。
ひずみ率0.01%typ　2.5Vrms(0.5Vrms～20Vp-p可、50kHz以下)　20pinSIP
発送日目安：
1週間〜10日間
通常価格
4,400 円(税込)
販売価格
4,180 円(税込)
【 5%OFF】
数量

オシレータアダプタ OP-102　の特長

● DT-212Dシリーズと組み合わせて、BCD3桁による周波数設定可能な発振器を構成できるアダプタです。

● ひずみ率0.01%typ　2.5Vrms(0.5Vrms～20Vp-p可、50kHz以下)　20pinSIP

商品説明

OP-102を、DT-212Dシリーズと組み合わせることにより、周波数をBCD3桁設定可能な正弦波発振器となります。

発振周波数に関係する性能(設定方法・設定確度・温度係数等)はDT-212Dに依存しますが、出力電圧に関係する性能(出力電圧確度・安定度・温度係数等)はOP-102で決定されます。出力電圧は、2.5Vrms±0.5%に内部トリミングされておりますが、外付の抵抗器により、0.5Vrmsから20Vp-pまで設定可能です。

発振周波数範囲は1Hz〜100kHzで、100Hz以下の場合は外付部品を追加する必要があります。電源電圧は±15V、外形は20pin シングルインラインパッケージです。

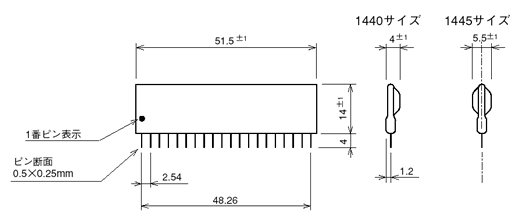

外形寸法
