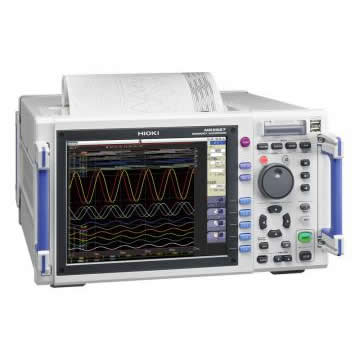

メモリハイコーダ MR8827 の特長
● アナログ32ch+ロジック32ch〜アナログ28ch+ロジック64ch入力
● 20MS/s全ch同時サンプリング
● アナログ全チャネル絶縁入力で安全に測定
● トータル512MWの大容量メモリ搭載
● 高電圧から微小電圧まで、多系統の信号を一度に測定できる
※本体には入力ユニット等の専用オプションが必要です。入力コード等の各種共通オプションは別途ご購入ください。
基本仕様 (確度保証期間 1年)
| 入力ユニット数 | 最大16ユニット |
|---|---|
| チャネル数 | [アナログユニット16台] アナログ32ch +ロジック標準32ch [アナログユニット14台+ロジックユニット2台] アナログ28ch + ロジック64ch (ロジック標準32ch+ロジックユニット32ch) ※アナログユニットのch間と本体間は絶縁, ロジックユニットのchおよび標準ロジック端子のchは全て本体とGND共通 |
| 測定レンジ (20divフルスケール) |
【アナログユニット 8966】 5 mV/div〜20 V/div, 12レンジ,分解能:レンジの1/100 (12 bit A/D) 【高分解能ユニット 8968】 5 mV/div〜20 V/div, 12レンジ,分解能:レンジの1/1600 (16 bit A/D) 【DVMユニット MR8990】 100 mV f.s.〜1000 V f.s., 5レンジ,分解能:レンジの1/1000,000 (24 bit ΔΣ変調A/D) |
| 最大入力電圧 | DC 400 V (8968/8966使用時), DC 500 V (MR8990使用時) |
| 周波数特性 | DC〜5 MHz (-3dB, 8966使用時), DC〜100 kHz (-3 dB, 8968使用時), 規定なし (MR8990使用時) |
| 時間軸 | 5 s〜5 min/div, 26レンジ, 時間軸分解能100ポイント/div |
| 測定機能 | メモリ(高速記録), レコーダ (実時間記録), XYレコーダ, FFT |
| その他機能 | 数値演算, 波形処理演算, 波形判定 (メモリ/FFTファンクションにて) |
| メモリ容量 | 128 MW/ch (4ch使用時)〜16 MW/ch (32ch使用時), トータル512 MW搭載 |
| 外部記憶装置 | USBメモリ, CFカード, 内蔵SSDユニット128 GB (オプション) ※100 MBデータ保存時で約 125秒, ※100 MBデータは32chで16,000 div記録波形 |
| 記録紙 | [内蔵A4プリンタオプション]:216 mm × 30 m, ロール型感熱紙 記録速度:50 mm/s |
| 表示部 | 10.4型SVGA-TFTカラー液晶 (800 × 600ドット) |
| 外部インタフェース | LAN (100BASE-TX), USB2.0 シリーズA ×2ポート (USBメモリ・マウス用), USB2.0 シリーズB (通信・マスストレージ) |
| 電源 | AC100〜240 V, 50/60 Hz (220 VA max./プリンタ使用時350 VA max.) |
| 寸法・質量 | 401W × 233H × 388D mm (ハンドル以外の突起物含む), 12.6 kg (本体のみ) |
| 付属品 | 取扱説明書 ×1, アプリケーションディスク (波形ビューワWv/通信コマンド表) ×1, 電源コード ×1, 入力コードラベル ×1, USBケーブル ×1, 記録紙 ×1 (プリンタユニット搭載時), ロール紙アタッチメント ×2 (プリンタユニット搭載時) |
