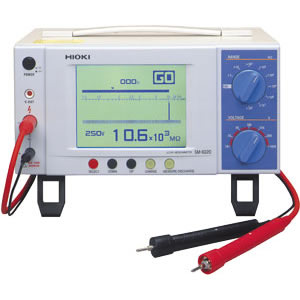

超絶縁計 SM-8213, SM-8215, SM-8220 の特長
● 超絶縁抵抗を手軽に測定
● 見やすいLCDディジタル・アナログ表示
● 電極類の充実で各種測定物に対応
※RS-232C用接続ケーブルについて:オプションのRS-232Cケーブル9637は使用できません。
市販のストレートケーブル9pin-9pinをお使いください。
基本仕様 (確度保証期間 1年, 調整後確度保証期間 1年)
SM-8213 | SM-8215 | SM-8220 | ||
抵抗測定レンジ | 5 V | 2.5 ×10^4〜1 ×10^11 Ω | ||
10 V | 5 ×10^4〜2 ×10^11 Ω | 5 ×10^4〜2 ×10^14 Ω | ||
15 V | 7.5 ×10^4〜3 ×10^11 Ω | |||
25 V | 1.25 ×10^5〜5 ×10^11 Ω | 1.25 ×10^5〜5 ×10^14 Ω | ||
50 V | 2.5 ×10^5〜1 ×10^12 Ω | 2.5 ×10^5〜1 ×10^12 Ω | 2.5 ×10^5〜1 ×10^15 Ω | |
100 V | 5 ×10^5〜2 ×10^12 Ω | 5 ×10^5〜2 ×10^12 Ω | 5 ×10^5〜2 ×10^15 Ω | |
250 V | 1.25 ×10^6〜5 ×10^12 Ω | 1.25 ×10^6〜5 ×10^15 Ω | ||
500 V | 2.5 ×10^6〜1 ×10^13 Ω | 2.5 ×10^6〜1 ×10^16 Ω | ||
1000 V | 5 ×10^6〜2 ×10^13 Ω | 5 ×10^6〜2 ×10^16 Ω | ||
測定確度 | ±10 % (20 ℃にて各レンジとも最小値から10倍の範囲) ただし、SM-8220の10^8レンジのみ±20% |
|||
出力電流 | 最大50 mA | 最大2 mA | 最大2 mA | |
表示 | LCD (ディジタル&アナログ表示) | |||
標準機能 | タイマ (1〜999s), コンパレータ, リモートスタート, HV-EN (インターロック) | |||
インタフェース | RS-232C, コンパレータ出力 (オープンコレクタ) | |||
電源 | AC100/120/220/240 V ±10 % (最大250 V, 50/60 Hz), 25 VA | |||
寸法 ・質量 |
284W × 139H × 215D mm, 4.3 kg | |||
付属品 | 取扱説明書 ×1, 電源コード ×1, 接地アダプタ (3P-2P変換) ×1, 測定棒 (黒) 0GE00001 ×1, 測定棒 (赤) 0GE00002 ×1, ショートプラグ (実装済み) ×1 |
