AFG3000Cシリーズの特長
・10MHz、25MHz、100MHz、または240MHzの正弦波
・14ビット、250MS/s、1GS/sまたは2GS/sの任意波形
・振幅-最大20V p-p(50Ω負荷)
・設定と波形形状を確実に把握可能な5.6型カラーTFTディスプレイ
・多言語インタフェースおよび直感的操作によりセットアップ時間が短縮
・立上り/立下り時間可変のパルス波形
・AM、FM、PM、FSK、PWM変調機能
・スイープ、バースト出力モード
・2チャンネル機種が用意されており、コストと作業スペースが節約可能。
・USBコネクタを前面パネルに装備(USBメモリを簡単接続)
・USB、GPIB、LANインタフェース
・LabVIEW、LabWindows/IVI-Cドライバ

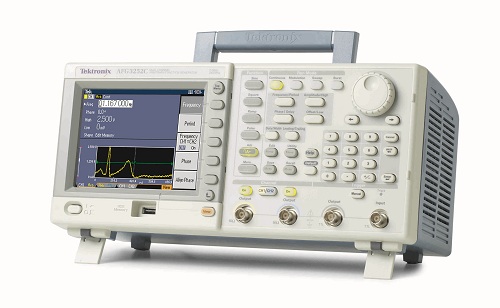

AFG3000Cシリーズ概要
●AFG3000Cシリーズは、優れた性能、汎用性、直感的な操作と低価格を実現した任意波形/ファンクション・ジェネレータです。
・優れた性能と汎用性
AFG3000Cシリーズは、12種類の標準波形を装備しています。 任意波形は、高サンプリング・レートで最大128Kワードまで の波形を作成できます。パルス波形は立上り時間と立下り時間 を個別に設定でき、パルス・ジェネレータとしても使用可能です。 また、外部信号を出力信号に加算することもできます。2チャン ネル機種では、同じ信号を2つ出力することも、異なる信号を 出力することもできます。すべてのモデルで高安定度のタイム ベースを採用しており、安定度は1年間で±1ppmです。
・直感的なユーザ・インタフェースにより、 多くの情報を一目で確認
すべての機種でカラーTFTディスプレイを装備しており、すべ ての波形パラメータと波形形状を一目で確認できます。このた め、信号の設定内容をしっかりと確認した上で、必要な作業に 集中できます。また、ショートカット・キーにより、頻繁に使 用する機能やパラメータを直接操作することができます。その 他の操作についても、わかりやすく構成されたメニューにより 簡単に操作できます。このため、操作を覚える時間、操作方法 を覚えなおす時間が短くなります。外観は、当社TDS3000c シリーズ・オシロスコープと同様のデザインになっています。
・付属のARBEXPRESSソフトウェアにより簡単に波形作成
このパソコン用ソフトウェアを使用することで、当社オシロス コープからシームレスに波形をインポートできます。また、標 準関数、数式エディタ、波形演算で波形を定義することもでき ます。
仕様
用途
・電子機器の設計とテスト
・センサ・シミュレーション
・ファンクション・テスト
・教育およびトレーニング
