概要
●PA1000型は、国際規格に準拠した消費電力テストに必要な高速かつ効率的、優れた精度を実現した単相、1チャンネルのパワー解析ソリューションです。 コンパクトなサイズ、DMMを思わせるユーザ・インタフェース、グラフ表示、および強力なソフトウェアにより、待機電力測定や高調波解析など、次世代デバイスの電力効率をすばやく表示、解析、文書化できます。
主な仕様
•周波数帯域:1MHz
•待機電力測定:5mW
•高調波解析:50次(標準装備)
•基本確度:±0.04%
•電流入力(ダイレクト入力):20µA~20Arms
•電圧入力:1V~600Vrms(Cat II)
•USB、LAN、GPIBインタフェース(標準装備)
•3年保証
研究開発に不可欠な電力測定ツール
• IEC/EN 61000-3-2 / 4-7に準拠した高調波解析機能(50次までのプリコンプライアンス・テスト)

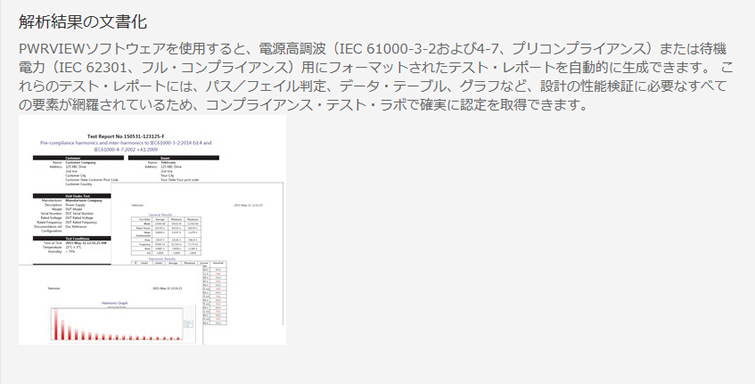

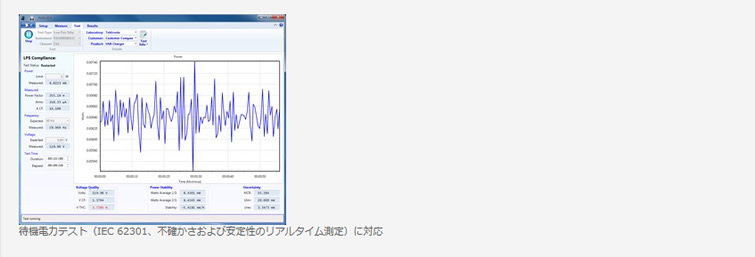

• IEC 62301 / EN 50564に準拠した待機電力解析(5mWレベルに対応したフル・コンプライアンス・テスト)
• 他にもCE、EnergyStar、CEC、SPEC Power® 1、CQC-3146、NOM-32-ENER-2013など、さまざまな規格に対応
• 1Mサンプル/秒の連続サンプリングによるトランジェント解析
•電圧、電流、パワー、VA、WHr、THD、PF、CF、その他の測定機能

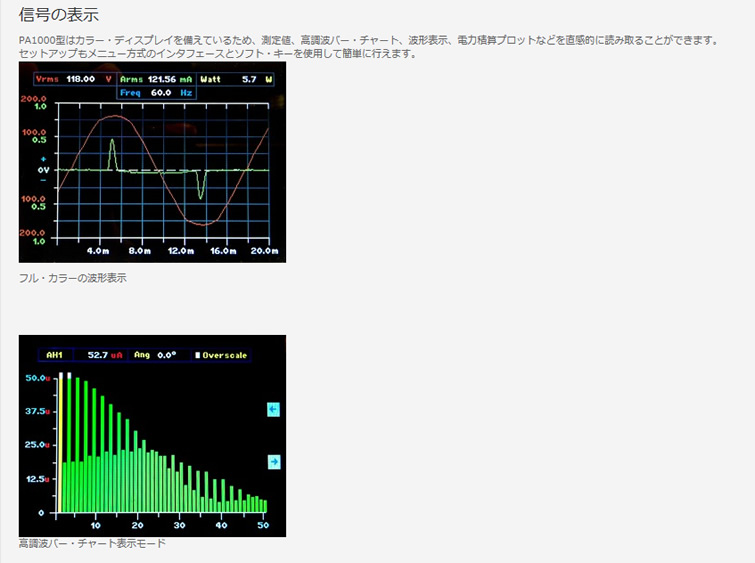

•使いやすい前面パネルのバナナ・ジャック、カラー・ディスプレイ、およびPWRVIEWソフトウェアによる優れた利便性と生産性
•オプションのブレークアウト・テスト・ボックスによる被測定デバイスとPA1000型とのAC電源接続の簡素化
用途
パワー、エネルギー、待機電力、および高調波の測定:
• 電源およびUPS(無停電電源装置)
• LEDドライバ/照明
• 無線充電
• 民生用電子機器
• 家庭用電化製品
• コンピュータ/IT機器
• インバータ/コンバータ
•バッテリ充電器
