シリーズ概要

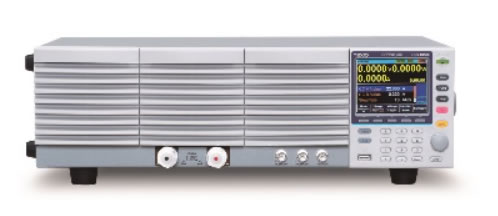

LSGシリーズは前面パネルにカラー液晶(LCD)と10キーを採用し操作性と視認性を向上させた電子負荷装置です。
負荷容量が175W、350W、1050Wと2100Wブースターの4機種を150Vシリーズ、800Vシリーズの2系統ラインナップしました。1050W機種をマスター機として、2100Wブースターを最大4台まで増設、合計9.45kWまでの対応が可能です。CC、CV、CR、CPをベースにCC+CV、CR+CV、CP+CVの7モードに対応します。外部からの制御用に、外部アナログコントロール、USB、RS-232Cを標準装備。GP-IBは、別売オプションとなります。
シリーズ仕様
●175W、350W モデルは1/2 ラック幅の筐体
●150V及び800Vの2シリーズ
●カラー液晶(LCD)+10 キーを搭載し優れた操作性と視認性を実現
●定電流(CC)、定抵抗(CR)、定電力(CP)、定電圧(CV)に、CC+CV、CR+CV、CP+CV の7 種類の動作モードを搭載
●スイッチング動作機能搭載(CC、CV、CR、CP モード)
●最大5 台までのマスター・スレーブ並列運転が可能。 最大容量 9,450W
●プログラム、ノーマルシーケンス、ファーストシーケンス の3 種類の自動試験、条件更新機能で実負荷試験に対応可能
●自動テスト機能:OCPテスト、OPPテスト、BATTテストによる電源装置や電池の試験が可能
●外部コントロール機能により電圧または抵抗による設定が可能
●USB,RS-232C を標準装備
●GP-IB インタフェースに対応(PEL-004:税抜価格20,000 円)
●LAN インタフェースに対応(PEL-018:税抜価格29,800 円)
●LabVIEWドライバ
●ラックマウント金具、マスタースレーブ用バスバーをオプションで用意
自動試験仕様
プログラム: 全機能対応、16ステップを16グループ保存、
最速 100msec/Step、プログラムチェーン対応、
Go-Nogo 対応
ノーマルシーケンス: CC/CR/CP/CV の同一モードのみ、
1000ステップ、最速 1msec/step
ファーストシーケンス: 速さを追求、CC/CR どちらか固定、
1000ステップ、最速 25usec/step(時間固定)
