ハイブリッド直流安定化電源 PDS20-18A

  1. 電源機器 > 直流安定化電源(スイッチング方式)
商品コード:
22510
メーカー:
テクシオ・テクノロジー
製品カタログ:
こちらからダウンロードください。
ドロッパ電源並みの低ノイズを実現!高いシステム性・高速応答性・環境性能を持った、次世代のスイッチング直流安定化電源

0V-20V,0A-18A
通常価格
162,800 円(税込)
販売価格
146,520 円(税込)
【 10%OFF】
数量

PDS-Aシリーズの製品概要

スイッチング方式にドロッパ方式と独自の低ノイズテクノロジーを組み合わせることで、一般的なドロッパ方式と同レベルの低リップル・低ノイズ化を実現しました。これにより、ドロッパ方式の低ノイズ・高い信頼性を持ちながらも、重量は50%以上軽く、20%以上の小型化がされています。LANを含めた4種のデジタルインタフェースの拡張性を有し、自動試験機等への組み込みも幅広く対応することが可能です。また、入力ACは100V~240Vのワールドワイド、EUのCE指令やRoHS指令にも対応しました。

シリーズ仕様

●低ノイズ、低リプル、高効率、軽量、コンパクト電源
●高分解能4桁表示 電力表示切替
●3点PRESET
●出力HI-R機能(出力放電回路停止機能)
●CC優先モード
●OUTPUT OFFタイマー
●シーケンス機能
●マスター・スレーブ動作
●力率改善回路と電源電圧ワールドワイド対応
●EU RoHS指令/CE指令対応

PDS-Aシリーズの主な特長

低リップル・低ノイズ
ドロッパ方式同等(当社比)の0.5mVrms(30mVp-p)を実現。

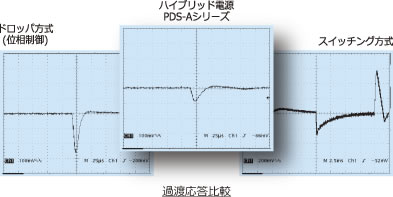

速い過渡応答特性
定電圧動作時に出力電流が大幅に変動した場合でも、100μs(typ)で設定した定電圧動作に復帰します。

小型化・・・最大51%の小型化(テクシオ当社比)
弊社の低ノイズ直流安定化電源の代表格であるPD-ADシリーズと比較して、全ての出力帯で小型化を実現。

軽量化
ドロッパ方式は寸法もさることながら非常に重い重量ですが、同レベルのノイズでありながら最大73%軽量化されてます。

3点プリセットメモリ
3点のプリセットメモリに電圧・電流の設定値の記憶と呼び出しができます。

OUTPUT OFFタイマー機能
任意に設定された時間が経過すると自動的に出力をOFFします。時間は1分単位で最大1000時間59分まで設定可能で、残り時間が5分以下になると機能LEDが点滅しお知らせします。

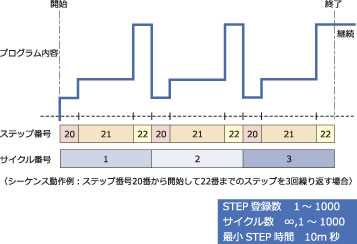

シーケンス機能
別売オプションのコントロールボード(IF-70GU、IF-71RS、IF-71LU)を経由してコンピュータから最大1000ステップのシーケンスプログラムを登録できます。登録されたシーケンスプログラムは電源単体でのパネル操作またはコンピュータ操作により実行できます。シーケンス作成用アプリケーションはメーカーホームページよりダウンロードできます。

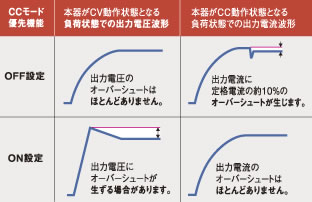

CC優先モード
OUTPUT ON時に定電流動作となる負荷を立ち上げる際の電流オーバーシュートを、当社独自の抑制回路により一般のスイッチング電源より小さくできます。

リモートセンシング機能
出力端子から負荷までの配線による電圧降下分を補償します。(補償電圧範囲:片道1.5V)

電圧・電流微調整機能
表示された桁より一つ下の桁での可変が可能です。これにより微小な電圧・電流動作が可能になります。
※定格外動作になりますので、設定確度は保証してません。

電圧・電流モニター出力
出力電圧および出力電流を0~約10Vの電圧でモニタすることが可能です。

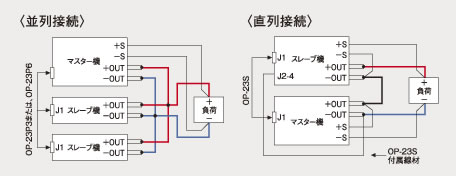

マスタースレーブ動作
並列接続では同一機種3台、直列接続では同一機種2台のマスター・スレーブ動作ができます。マスタースレーブ動作時はマスター機に出力の合計が表示されます。

力率改善、ワールドワイド入力
力率改善回路を搭載し定格出力時の力率は0.99です。入力電源はAC100V~240Vのワールドワイド対応となっています。

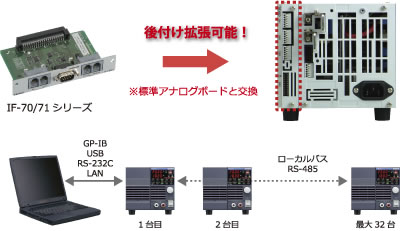

スロットINインタフェース
本体購入後でも拡張可能なPCインタフェース・コントロールボードを用意しています。標準搭載されているアナログコントロールユニットを取り外し、IF-70/71シリーズを装着することで、デジタル制御が可能になります。

ノイズ波形比較
スイッチング方式、ドロッパ方式、低ノイズハイブリッド方式の3つの整流方式におけるリップルノイズの比較波形です。


ラインナップ

型名 出力 リップル※1 入力変動※2 負荷変動※3 消費電力
(VA)
外形
寸法
タイプ
質量(kg)
CV CC CV CC CV CC
mVrms mArms mV mA mV mA
PDS20-10A 0V-20V,0A-10A 0.5 10 2 5 3 5 340 5.2
PDS20-18A 0V-20V,0A-18A 0.5 10 2 5 3 5 570 5.2
PDS20-36A 0V-20V,0A-36A 0.5 10 2 10 3 5 1100 7.5
PDS36-6A 0V-36V,0A-6A 0.5 5 2.8 1 3.8 5 330 5.2
PDS36-10A 0V-36V,0A-10A 0.5 5 2.8 1 3.8 5 520 5.2
PDS36-20A 0V-36V,0A-20A 0.5 10 2.8 5 3.8 5 1050 7.5
PDS60-6A 0V-60V,0A-6A 0.5 5 4 1 3 5 510 5.2
PDS60-12A 0V-60V,0A-12A 0.5 10 4 5 3 5 1000 7.5

定格

※ 型番別の仕様詳細は、カタログをご参照ください。

シリーズ共通仕様

200W/360Wタイプ

720Wタイプ

過電圧保護機能

設定範囲: 10%~110%F.S、設定分解能: 表示最小分解能の10倍 出力電圧値が設定OVP値を超えた時に動作: ハード検出

低電圧保護機能

設定範囲: -1V~110%F.S、設定分解能: 表示最小分解能の10倍 出力電圧値が設定UVP値より小さくなった時に動作: ソフト検出

過電流保護機能

設定範囲: 5%~110%F.S、設定分解能: 表示最小分解能の10倍 出力電流値が設定OCP値を超えた時に動作: ソフト検出

リモートセンシング補償電圧範囲

片道1.5V: 但し電源出力は定格電圧値以下

接地

正又は負接地可能

保護機能

入力過電圧、入力低電圧: メインリレーOFF 前面出力過電流、内部過熱、出力過電圧、出力過電流: OUTPUT OFF

放熱方式

強制空冷:FAN回転速度は内部ヒートシンク温度に比例する。

使用温度範囲/使用湿度範囲

0℃~40℃ / 30%~85%RH(結露しないこと)

保存温度範囲/保存湿度範囲

-20℃~60℃ / 20%~85%RH(結露しないこと)

絶縁耐圧

一次 - 筐体:1500VAC 一分間、一次 - 二次: 2300VAC 一分間

絶縁抵抗

一次-筐体: 500VDC 30MΩ以上、二次-筐体: 500VDC 20MΩ以上

対接地電圧

±250VDC

外形寸法[mm] / 最大寸法[mm]

124(H)×140(W)×364(D) / 139.5(H)×140(W)×415.5(D)

124(H)×210(W)×364(D) / 139.5(H)×210(W)×415.5(D)

質量

約5.2kg

約7.5kg

付属品

電源コード×1、取扱説明書×1、 背面出力端子カバー×1、 ボルトセット×1、出力接地用ケーブル×1、 M4ワッシャ小ネジ×1、 M3ワッシャ小ネジ×1、 M3ワッシャ大ネジ×2
