概要

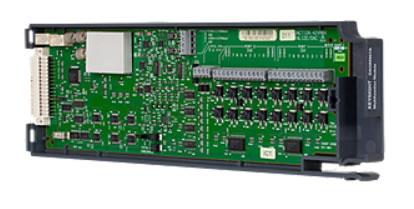

DAQ970A/DAQ973A データロガー/データ収集システム用のDAQM907Aモジュールは、さまざまなセンス/制御アプリケーションに使用できる高い柔軟性を備えています。デジタル入出力チャネル用の2個の8ビットポート、100 kHzゲートトータライザ、
2個の±12 Vアナログ出力がすべて、1台のグランド基準モジュールに統合されています。アナログ出力はさらに2つの電圧/電流センシングチャネルを備えています。デジタル入力とトータライザ入力は、スキャンに使用できます。デジタル入力とイベント・カウンタ入力のアラーム・リミットが連続的に評価され、スキャンとスキャンの間でもアラーム条件が捕捉されて記録されます。
<デジタル入出力>
デジタル出力と外部電源を組み合わせれば、マイクロ波スイッチ/アッテネータ、ソレノイド、パワー・リレー、インジケータなどを制御できます。デジタル入力は、リミット・スイッチやデジタル・バス・ステータスのセンスに使用できます。複雑なハンドシェーク・モードはありません。読み書きはフロント・パネルまたはバスから開始されます。
<トータライザ入力>
フォト・インタラプタ、リミット・スイッチ、ホール効果センサなどのデバイスからのイベントをカウントします。合計値は常に更新され、フロント・パネルまたはプログラムからいつでも読み取れます。分解能は26ビットで、フル・スピードで45分近くオーバーフローなしでイベントをカウントできます。
<アナログ出力>
2つの電気的に校正されたアナログ出力は、被試験デバイスにバイアス電圧を印加したり、アナログ・プログラマブル電源を制御したり、制御システムの設定値に使用したりできます。出力は、フロント・パネルまたはバスからV単位でプログラムできます。
