概要

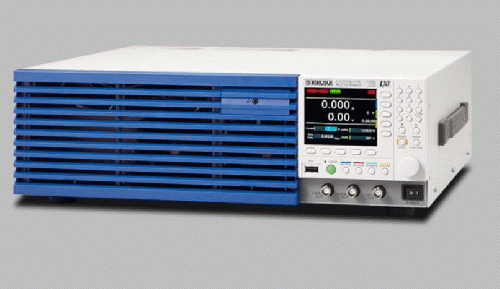

PLZ-5WH2 シリーズは、高い信頼性と安全性を基本に設計された高電圧、多機能、大容量の直流電子負荷です。1kW のベンチモデルから単一セットで 20kW の高電圧大容量モデルまで幅広くラインアップ。負荷に合わせて最適な容量を選択できます。安定で速い応答を可能にする電流制御回路を装備し、負荷シミュレーションを高速で実施できます。また、電流設定は高精度化が図られ、十分な設定分解能を保有しています。ディスプレイには、カラー液晶(LCD)を採用。視認性の高い表示が可能です。LAN、USB、RS232C の通信機能が標準装備されているので、各種検査システムへの組込みが容易です。
主な特長
・動作電圧:10V 〜 1000V(最小動作電圧 1.5V)
・並列接続:5台(最大 100kW/2000A)、異モデルによる接続が可能※
※5WHシリーズとの接続可。ただしファームウェアのアップデートが必要です。
・同期運転可能:複数台の PLZ-5WH2 シリーズに対して、ロードオン/オフコントロールやシーケンスの実行を同期させることも可能
・シーケンス機能:USB メモリでプログラムを保存/読込可能
・任意 IV 特性(ARB)モードを搭載
・カラー液晶ディスプレイを搭載で視認性アップ
・データロギング機能:電圧/電流/電力/経過時間/積算電流/積算電力の測定(測定値の表示、内部メモリーに記録、USB に CSV 形式で保存)
・正弦波電流の重畳が可能(サイン機能、1Hz 〜 10kHz)
・カットオフ機能搭載:任意の電圧/経過時間/積算電流/積算電力にてロードオフ
・LAN(LXI)/USB/RS232C 標準装備 *GPIB はオプション
