概要
LTE携帯電話回線を利用して省電力で広域をカバーできるLTE-M無線規格を迅速に評価できる、シエラワイヤレス(Sierra Wireless)社のCat-M1(LTE-M)規格対応モジュールHL7800-Mを搭載した小型組込みボードです。
本ボードに搭載されたHL7800-MはNTTドコモやKDDIの相互接続性試験に適合しており、LTE-M対応のSIMを用意するだけで付属のアンテナを接続してすぐにテストが始められます。
組込み対象の外部マスター機器からのATコマンドによって制御できるだけでなく、本ボード内蔵のCPUにアプリケーションに応じたファームウェアを書き込むことでスタンドアロン制御も可能です。
eDRX/PSM省電力機能および本ボード全体の電源オンオフ機能によって超低消費電力でシステムを運用でき、GNSS測位(GPS、GLONASS)機能によって対象機器の位置の特定や追跡にも対応できるため、現場機器や車両の保守や遠隔監視、自動検針、見守りサービス、自動販売機在庫管理、コインパーキング管理、治水管理、家畜の追跡、農業監視など多くの応用に利用できます。
主な特長
●国内キャリアの相互接続性試験に合格済みのHL7800-M搭載
●NTTドコモやKDDIなどのLTE-Mプランを利用するシステムを迅速に評価可能
●ジャンパ切り替えにより外部マスター制御と内蔵マイコンによる単独制御を選択可能
●内蔵マイコンのサンプルファームウェアのソースコードを公開
●PCからATコマンドによる制御を簡単に確認できる評価用ソフトEB-TEST2を用意
●信号レベルを供給電源電圧に応じて可変できるUARTインターフェース
●2.3～5.5Vdc電源入力対応の高効率昇降圧スイッチング電源回路
●電池駆動システムに最適な低消費電流回路
●組込みやすい小型基板、Vカットで分離すればさらに小型化が可能

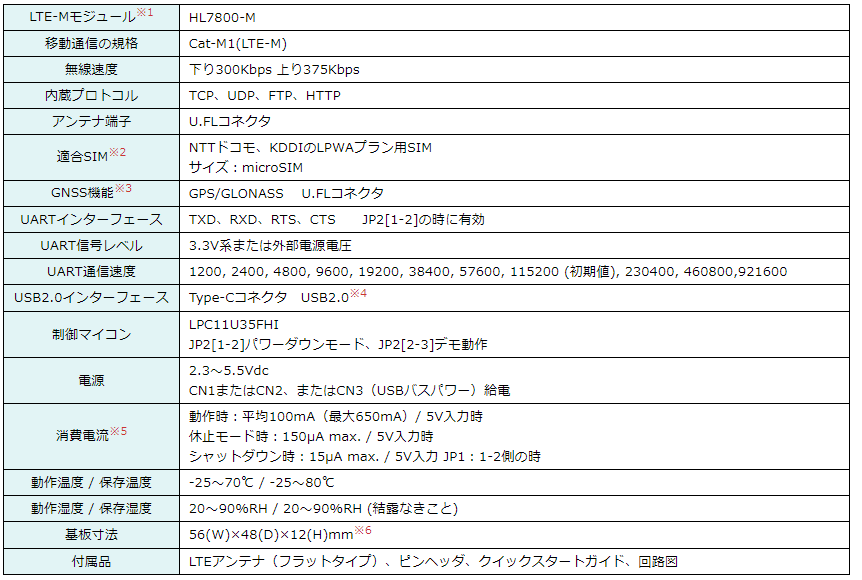

仕様
※1: 日本電波法の認証を取得済み、NTTドコモ、KDDIの相互接続性試験IOTに合格済み
※2: NTTドコモのLPWAプランSS、LPWAプランS、IoTプラン、IoTプランHS、およびKDDIのLPWA10プラン、LPWA100プラン、LPWA500プラン、LPWA2000プランのSIMに対応。通常のLTE用SIMによる動作はできません。
※3: GPSアンテナは付属していません。別売りのGPSパッシブアンテナを用意してください。
※4: Windows用USBドライバは、Windows10のみ対応。Linuxは、Raspberry Pi "Raspbian"で動作確認済み。
※5: 外部機器側での消費電流、漏れ電流は含みません。最大電流は最大電波出力時のピーク電流です。
※6: 基板Vカットを切り離した時、46(W)×48(D)×12(H)mm
