シリーズ概要

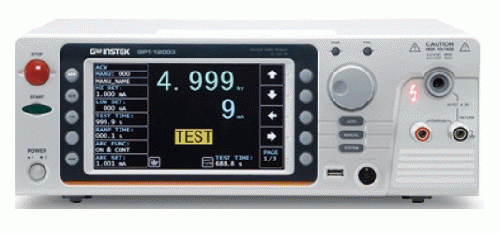

GPT-15000シリーズは、7インチのカラーLCD表示のAC/DC耐電圧試験、絶縁抵抗試験、アース導通(GB)試験が可能な安全試験器です。
AC耐電圧試験で最大5kVAC、DC耐電圧試験で最大6kVDC、絶縁抵抗試験で1.2kVの印加ができます。 100個までの試験内容(MANUモード)を記憶し、その中で10個までの試験の順次動作により自動試験(AUTOモード)が可能となります。 USB、RS-232C、GP-IB(オプション)、LAN(オプション)の通信や外部I/Oによる試験実行やインターロック機能、コンタクトチェック機能、ショートチェック機能、背面出力端子などの充実で自動化にも適しています。各国の安全規格(IEC/EN/UL/CSA/GB/JIS)にも対応可能、IEC(EN)61010-2-034:2017準拠
シリーズ仕様
●最大出力電力:AC 500VA
●ディスプレイ:7インチカラーLCD
●出力電圧 RAMP機能 (上昇・下降時間制御)

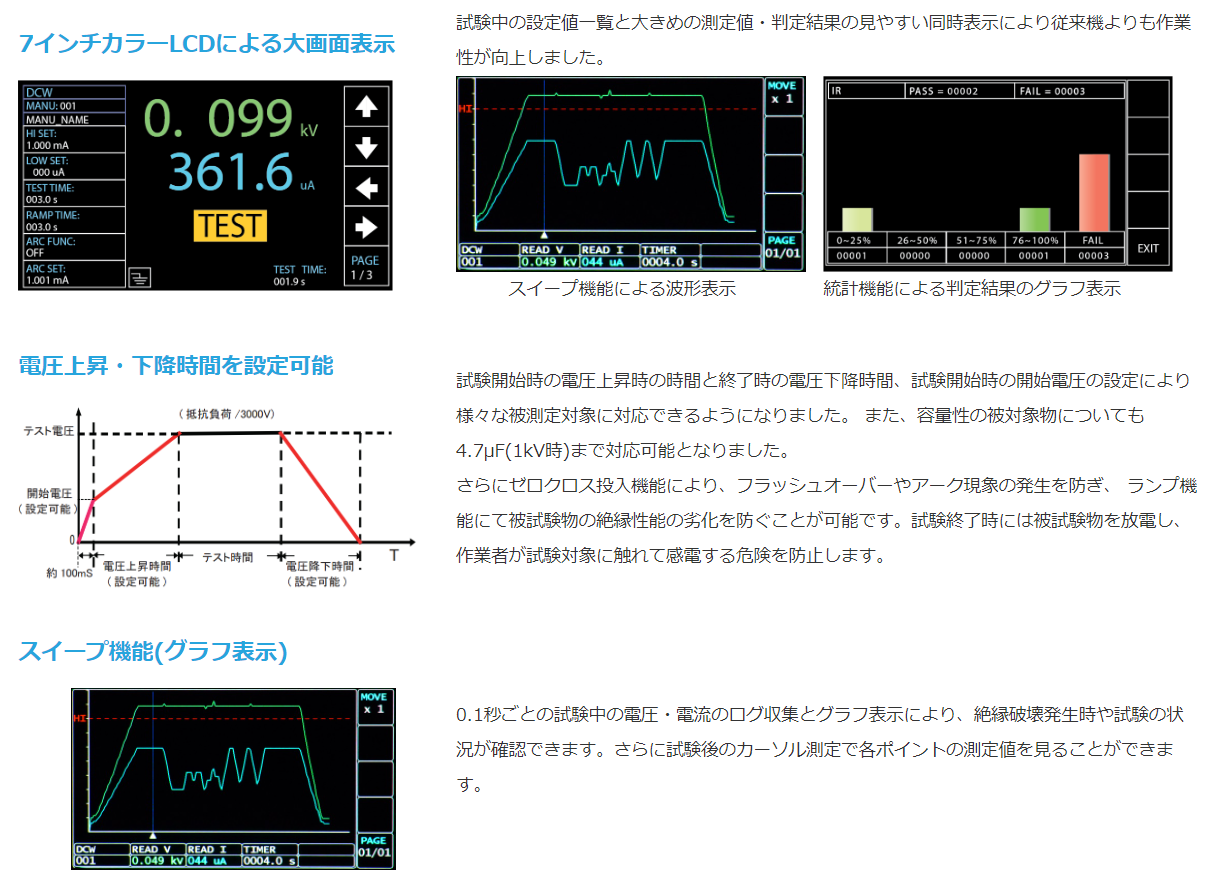

●スイープ機能(グラフ表示)、判定の統計機能
●試験条件を最大100個までメモリ可能(MANUモード)
●MANUモードメモリから10個の試験を順番に指定したプログラムを100個メモリ可能(AUTOモード)

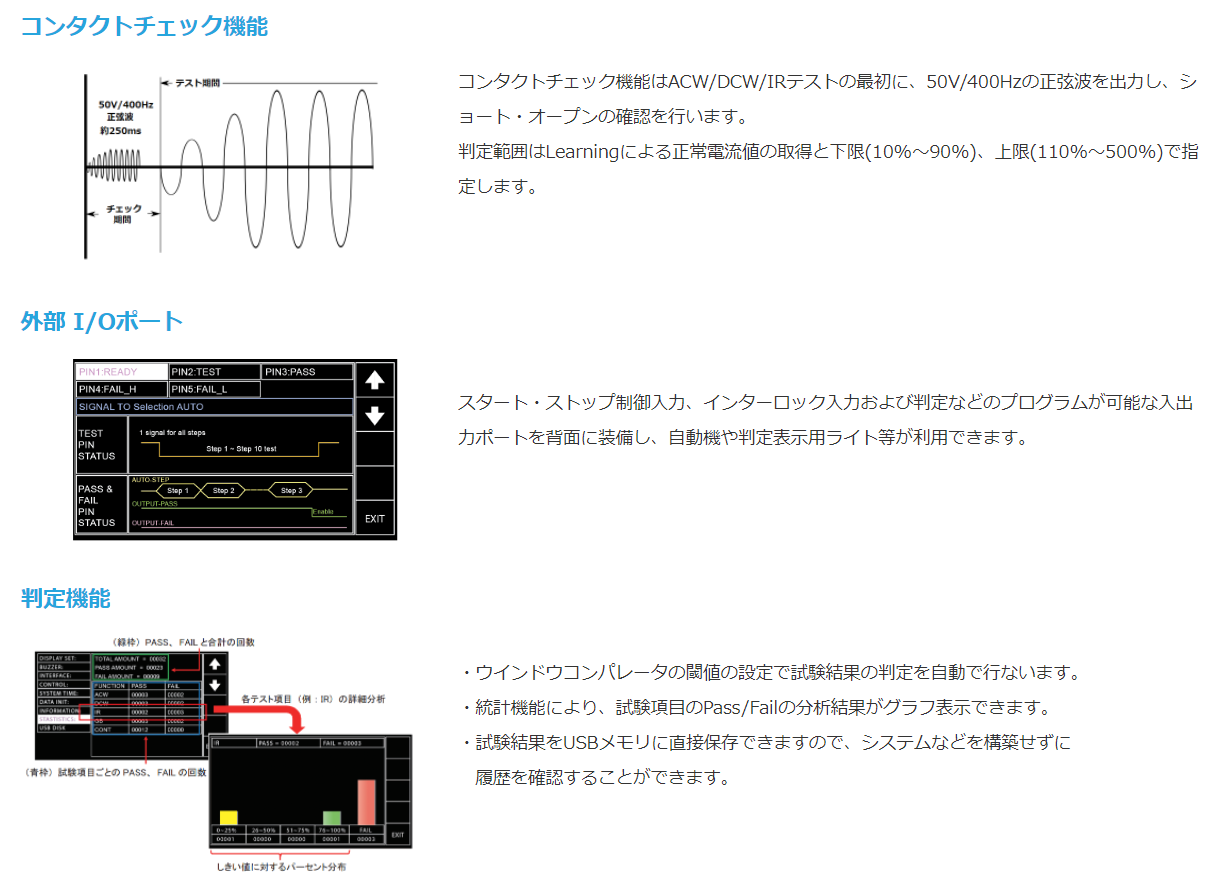

●インターロック機能、ゼロクロス投入機能、オープン・ショートチェック、アーク検出による安全対策
●外部からスタート・ストップ入力、判定出力により自動機への対応可能
●インターフェース:RS-232C、USB(仮想COM)、SIGNAL I/O端子(標準装備) 、GP-IB(オプション)、LAN(オプション)
●寸法:380(W)×148(H)×492(D)mm
(GPT-15001/15002/15003)
380(W)×148(H)×546(D)mm (GPT-15004)
●質量: 約17kg(GPT-15001/15002/15003)
約21kg(GPT-15004)
●IEC(EN)61010-2-034:2017準拠
主な特長
