概要

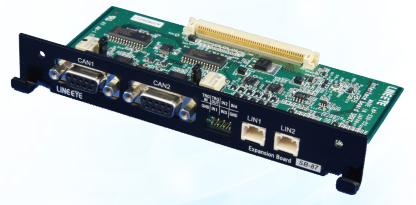

OP-SB87は、通信アナライザーLE-8200A/LE-8200のインターフェース拡張スロットに装着して使用するCAN/LIN通信用拡張ボードです。本拡張セットのCAN/LIN計測ボードと専用信号表示シートに交換することで車載通信規格CAN、LINのフィールドテストに最適なスタンドアロン型アナライザーになります。
CANとLINの計測コネクタが各2個有り、CANを2チャンネル、LINを2チャンネル、またはCANとLINを各1チャンネルのいずれかを選択して計測できるので、CANとLINが混在した通信ネットワークの評価に最適です。
CANやLINの通信データを計測メモリーに取り込みながらリアルタイム表示可能なモニター機能や開発初期段階で通信相手に代わりテストデータを送受信できるシミュレーション機能を装備。IDフィルタ機能やトリガー機能などで開発や評価を効率化できます。4ラインの外部信号をデジタル信号またはアナログ信号として通信データ計測中に同時測定可能です。
軽量・小型・電池駆動かつPC不要のスタンドアロン動作可能なLEシリーズは出張テストやメンテナンスにも最適な製品です。
適合アナライザー:LE-8200A、LE-8200
