概要

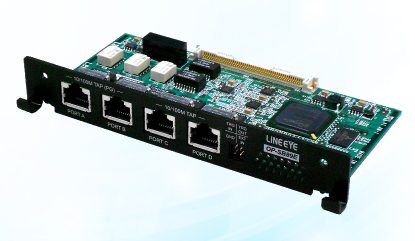

OP-SB89Eは、通信アナライザーLE-8200A/LE-8200のインターフェース拡張スロットに装着して使用するLAN計測用の拡張ボードです。4つのLAN計測ポートを装備していますので、同時に2つのEthernet回線にタップ接続してパケットキャプチャを行なうことができます。EtherCATスレーブの入力と出力をモニターして時間差を計測することも可能です。電池駆動のスタンドアロン型LANアナライザーとして動作しますので、機器の開発時だけでなく、現場に持ち込んで機器設置時や障害解析時などにも利用できます。EtherCATをはじめ、普及が進んでいる産業用イーサネットのトラブルシューティングや機器開発に最適です。また、ワイヤーレートでテストフレームを出力できるパケットジェネレート機能や統計解析機能がありますので、機器開発におけるシミュレーションテストや回線品質の評価にも活用できます。

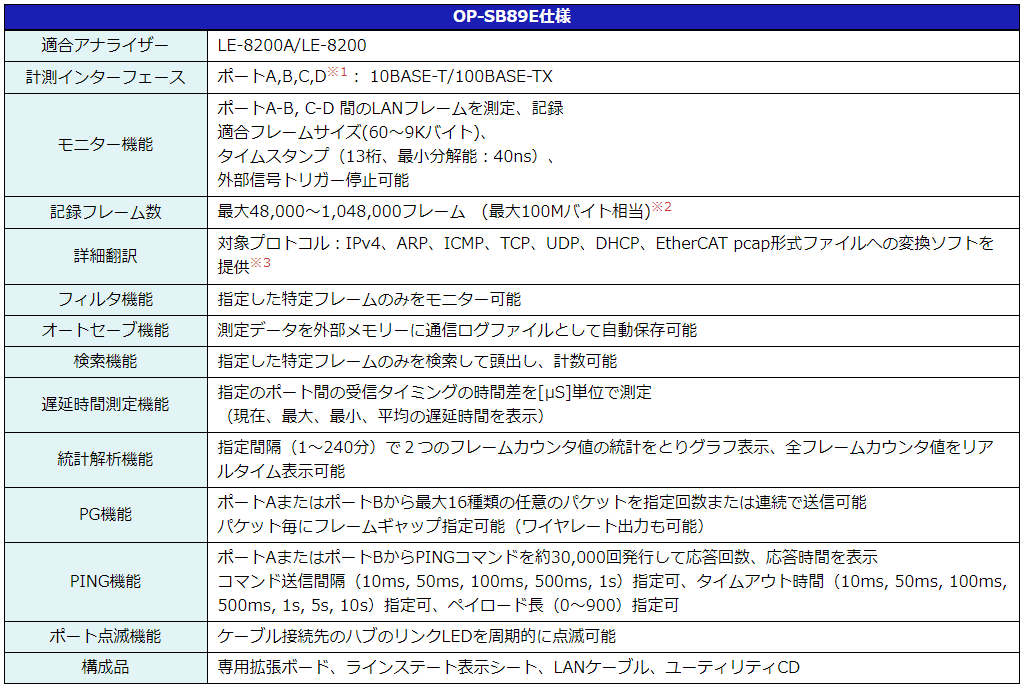

仕様
※1:ポート間は、フェイルセーフタップ回路になっています。
※2:1フレームにつき12バイトの付加情報と共に記録されます。
※3:pcap形式への変換ソフトはWindows 7/8.1/10パソコンで動作します。
