概要

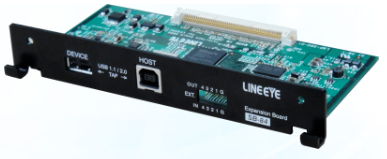

USB2.0プロトコルのリアルタイムモニターとVBUS電力測定に対応したLE-8200A/LE-8200用のインターフェース拡張セットです。本拡張セットのUSB計測ボードとUSB信号表示シートに交換することでスタンドアロン型の専用USBアナライザーになり、パソコンを使用することなくアナライザーだけでUSB2.0データを手軽に測定できるので、USB機器の開発だけでなく、機器設置場所での点検、トラブル解析用として最適です。

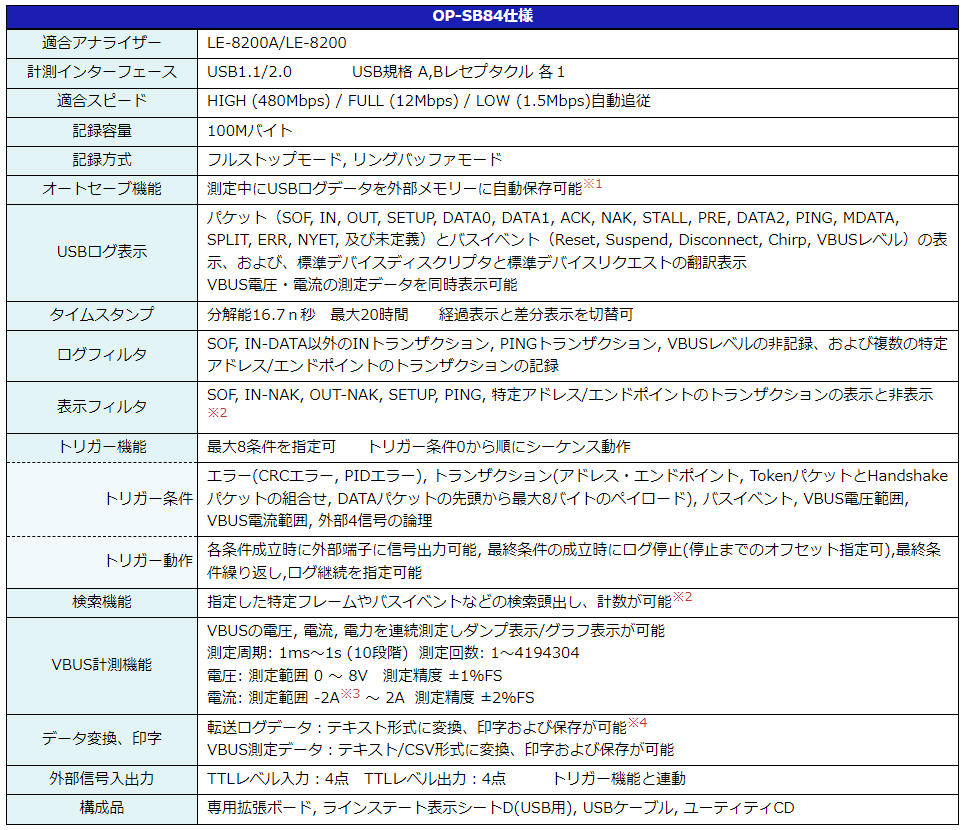

仕様
※1:外部メモリー(CFカードまたはUSBメモリー)容量分まで長時間連続記録が可能です。但し、高い転送レートが連続するUSB転送を測定した時は、外部メモリーへの記録が間に合わなくなるため、USBログデータは断片的になり全てを保存できません。
※2:パソコンでLE-650H2のPCソフトに読み込むと幅広いクラス翻訳や高度なフィルタ、検索機能が活用できます。
※3:デバイスからホストへVBUS電流が流れた時、マイナス表示されます。
※4:大量のログデータをアナライザー上でテキスト変換処理すると長時間がかかります。大量データのテキスト変換にはユーティティソフトLEUCVT_WINを利用してパソコン上で変換することを推奨します。
