主な特長

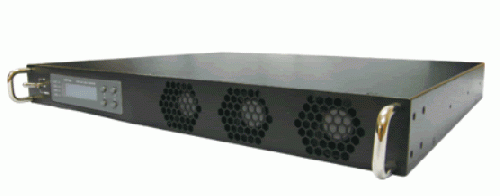

■1U、19インチラックマウント式
1U、19インチラックマウントサイズの強固な筐体で連続出力1000Wを実現。通信機器の電源に最適なインバータです。
■バイパス回路内蔵AC入力が正常な場合、ACバイパス回路を通して出力を供給します。
■出力モード選択可能AC入力バイパスモードとDC-ACインバータモードを選択できます。
■ACバイパスモードAC出力電力はACバイパス回路を通して供給します(初期設定)。AC入力が遮断されると、出力はDC→ACインバータモードへ切り換わります(切換時間:約20msec)。AC入力が回復すると、ACバイパス回路に復帰します。
■DC-ACインバータモードバッテリーなどのDC電源からインバータを通してAC出力を供給します。DC電源またはインバータの不具合が起きると、バイパスモードに出力電力を切り替えます(切換時間:約8msec)。DC入力電源が回復すると システムはDC-ACインバータモードに復帰します。
■正弦波出力出力波形は商用電源と同じ正弦波で,歪率は2%以下です。
■LCDパネル搭載操作設定,動作状態,エラー内容を表示します。運転状況が一目瞭然です。
■リモート制御機能内蔵本体の無電圧接点端子に配線をすると,障害発生時にエラー信号を外部に出力することができます。リモートでのON/OFF制御機能も持っており,システムへの組み込みに適しています。
■豊富な保護回路入力高電圧、入力低電圧、過温度、過負荷、交流入力短絡、逆接続(内部ヒューズ)、出力短絡、冷却ファン不具合検出
仕様
■19インチラックマウント式インバータ
■定格出力電力:1000W
■最大出力電力(3分間):1100W
■定格入力電圧:48Vdc
■定格出力電圧:100Vac
■周波数(切替可):50/60Hz±0.5Hz
■寸法:483×44×345mm
■重量:5.8kg
