概要

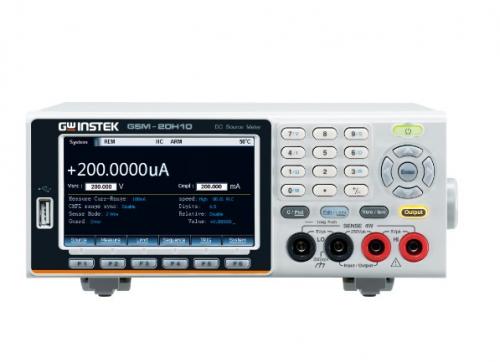

GSM-20H10は、高精度の直流定電圧源/定電流源と、高分解能の電圧/電流/抵抗測定機能を備えたソースメジャーユニット(SMU)です。
±210Vまでの電圧発生、±1.05Aまでの電流発生が可能です。最小出力分解能は10pA/1μV。
測定機能はデジタルマルチメータの様にNPLCの設定で分解能と測定スピードを可変することができ、基本確度0.012%(5桁分解能時)で高精度測定が可能です。
出力は4象限動作でソース(電流の供給)とシンク(電流の吸い込み)が可能。
基本となるDC出力に加え出力値を変化させるシーケンス機能を搭載していますので、ダイオードやLED等半導体や電子部品のI-V特性測定も容易に行うことができます。
SMUはソースとメジャーを一連に動作させることができますので、これまでの電源とDMMをそれぞれ制御していた場合に比べその連動性が向上しますので、システム全体の簡素化や使いやすさにつながる便利な1台です。
主な仕様
●4象限出力、最大±210V/±1.05A/22W
●最小出力分解能、10pA/1μV
●基本のDC出力に加え、4つのシーケンス出力機能(リニア / ログ階段、カスタム、メモリ)
●電圧、電流、抵抗測定機能
●測定基本確度0.012%(5桁分解能時)
●サンプリング・スピード可変
●SDM(ソース・ディレイ・メジャー)サイクル機能
●リミットテスト
●5つの演算機能内蔵
●過電圧(OVP) / 過温度(OTP) 保護機能
●4.3インチ液晶ディスプレイ、数値キー入力
●リアルタイムクロック内蔵
●リモートインタフェース(RS-232C、USB-TMC、LAN)
