特徴
●圧着式ネジ端子接続タイプ
端子部には、電気工事をはじめ、計測機器, FA制御機器等幅広い用途で使用されている圧着端子(M3)が適合します。
●中継端子台カバー, 記銘ラベル
中継端子台カバーは、約170°, 約90°の位置で一度クリックが働きますので、開放状態でも固定できます。そのため配線作業を
容易に行うことができます。また記名板ラベルが付いていますのでメンテナンスの際に有効です。
●DINレール取り付け
ワンタッチでDINレールへの取り付けができますので、着脱作業を簡単に行うことができます。
使用条件周囲温度:0℃～50℃, 湿度:20%～85%(非結露)

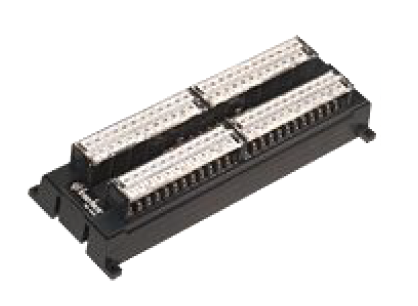

製品情報種別中継端子台
入力点数96
入力仕様CN1:96点(96ピンハーフピッチコネクタ(オス))
出力点数96
出力仕様TM1～TM4:96点(圧着式ネジ)(24 点 x 4)
定格電流0.5A
定格電圧AC50V
耐電圧AC750V(r.m.s)
外部接続方法M3丸形圧着端子
M3Y形圧着端子等
適合電線-
締付トルク範囲0.5N・m
使用コネクタCN1:PCR-E96MD+(本多通信工業製)(相当品)
TM1～TM4:ML-740-W1BF-24P(サトーパーツ製)(相当品)
