概要

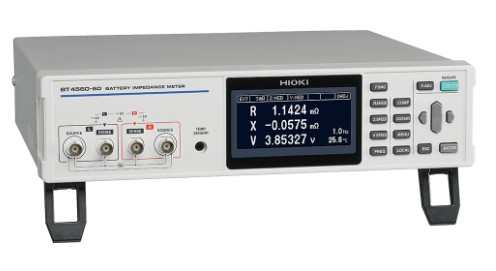

バッテリインピーダンスメータ BT4560-60 は、研究開発から生産ラインまで、迅速かつ簡単にEIS (*1) 測定ができます。BT4560-60 は、0.01 Hz〜10 kHz の広いEIS 測定周波数範囲に対応しているため、特にセル設計の研究開発に最適です。
スイッチメインフレーム SW1001, SW1002 を増設すれば、多チャネルの評価システムへ簡単に拡張できます。これにより、複数バッテリーの高精度なEIS測定を自動化・効率化できます。
主な特長
●EIS 測定周波数:0.01 Hz ～ 1.05 kHz
●インピーダンスと電圧、温度を同時に測定
●R&Dに便利な評価アプリケーションソフト
●サードパーティーの等価回路解析ソフトとのデータ互換
●生産ラインにも対応
●スイッチメインフレームでの拡張性
基本仕様 (確度保証期間 1年)
| 最大入力電圧 | 最大5 V |
|---|---|
| 測定項目 | インピーダンス, 電圧, 温度 |
| インピーダンス測定 | 測定パラメータ: R, X, Z, θ, 測定周波数:0.01 Hz〜10.00 kHz(1.06 kHz～10.00 kHzの場合、3 mΩレンジ、10 mΩレンジでは1 mΩ未満、100 mΩレンジでは10 mΩ未満は確度保証外) 測定レンジ: 3.0000 mΩ, 10.0000 mΩ, 100.000 mΩ 測定電流: 3 mΩ レンジ: 1.5 Arms, 10 mΩ レンジ: 500 mArms, 100 mΩ レンジ: 50 mArms |
| 電圧測定 | 測定レンジ: 5.00000 V (単レンジ), 測定時間: 0.1 s (Fast)〜1.0 s (Slow) |
| 温度測定 | 測定レンジ: -10.0 ℃〜60.0 ℃, 測定時間: 2.3 s |
| 基本確度 | Z: ±0.4% rdg. θ: ±0.1°, V: ±0.0035% rdg. ±5 dgt., 温度: ±0.5℃ (10.0℃〜40.0℃にて) |
| 機能 | コンパレータ, セルフキャリブレーション, サンプルディレイ, アベレージ, 電圧リミット, インピーダンス測定時電位勾配補正, 交流印加時充放電防止, キーロック, システムテスト, パネルセーブ・ロード (最大126通り) |
| インタフェース | LAN, RS-232C, USB, EXT. I/O (NPN/PNP切り替え可) |
| 電源 | 定格電源電圧:AC 100 V～240 V 定格電源周波数:50 Hz/60 Hz 定格電力:80 VA max |
| 寸法・質量 | 330W × 80H × 293D mm(突起物含まず), 3.8 kg |
| 付属品 | 電源コード ×1, 取扱説明書 ×1, ゼロアジャストボード ×1, USBケーブル (A-Bタイプ) ×1 |
