概要

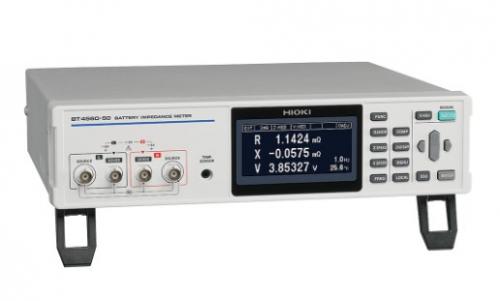

バッテリインピーダンスメータ BT4560-50 は、研究開発から生産ラインまで、迅速かつ簡単にEIS (*1) 測定ができます。複数の電池を効率的に測定する評価システムへの拡張ができ、大容量電池の品質管理において高精度な測定を実現します。また、新たにLANインターフェースを搭載したことで、検査システムを構築が容易になり、さらに利便性が向上しました。
主な特長
●EIS 測定周波数:0.01 Hz ～ 1.05 kHz
●インピーダンスと電圧、温度を同時に測定
●R&Dに便利な評価アプリケーションソフト
●サードパーティーの等価回路解析ソフトとのデータ互換
●生産ライン対応:LANインターフェイスと専用スキャナ
基本仕様 (確度保証期間 1年)
| 最大入力電圧 | 最大5 V |
|---|---|
| 測定項目 | インピーダンス, 電圧, 温度 |
| インピーダンス測定 | 測定パラメータ: R, X, Z, θ, 測定周波数: 0.1 Hz〜1050 Hz, 測定レンジ: 3.0000 mΩ, 10.0000 mΩ, 100.000 mΩ 測定電流: 3 mΩ レンジ: 1.5 Arms, 10 mΩ レンジ: 500 mArms, 100 mΩ レンジ: 50 mArms |
| 電圧測定 | 測定レンジ: 5.00000 V (単レンジ), 測定時間: 0.1 s (Fast)〜1.0 s (Slow) |
| 温度測定 | 測定レンジ: -10.0 ℃〜60.0 ℃, 測定時間: 2.3 s |
| 基本確度 | Z: ±0.4% rdg. ±(8 to 60) dgt. , V: ±0.0035% rdg. ±5 dgt. , 温度: ±0.5 ℃ (10.0 to 40.0 ℃にて) |
| 機能 | コンパレータ, セルフキャリブレーション, サンプルディレイ, アベレージ, コンタクトチェック, 測定電流異常, その他 |
| インタフェース | RS-232C/USB (仮想COMポート) ※同時使用不可 EXT. I/O (NPN/PNP切り替え可能) |
| 電源 | AC 100〜240 V, 50/60 Hz, 80 VA max |
| 寸法・質量 | 330W × 80H × 293D mm, 3.7 kg |
| 付属品 | 電源コード ×1, 取扱説明書 ×1, ゼロアジャストボード ×1, USBケーブル (A-Bタイプ) ×1, CD-R (通信取扱説明, PCアプリケーションソフトウェア, USBドライバ) ×1 |
この商品もオススメ！
-

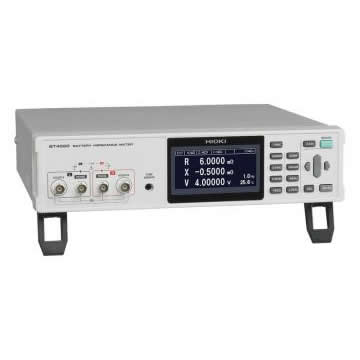

BT4560-60 バッテリインピーダンスメータ
